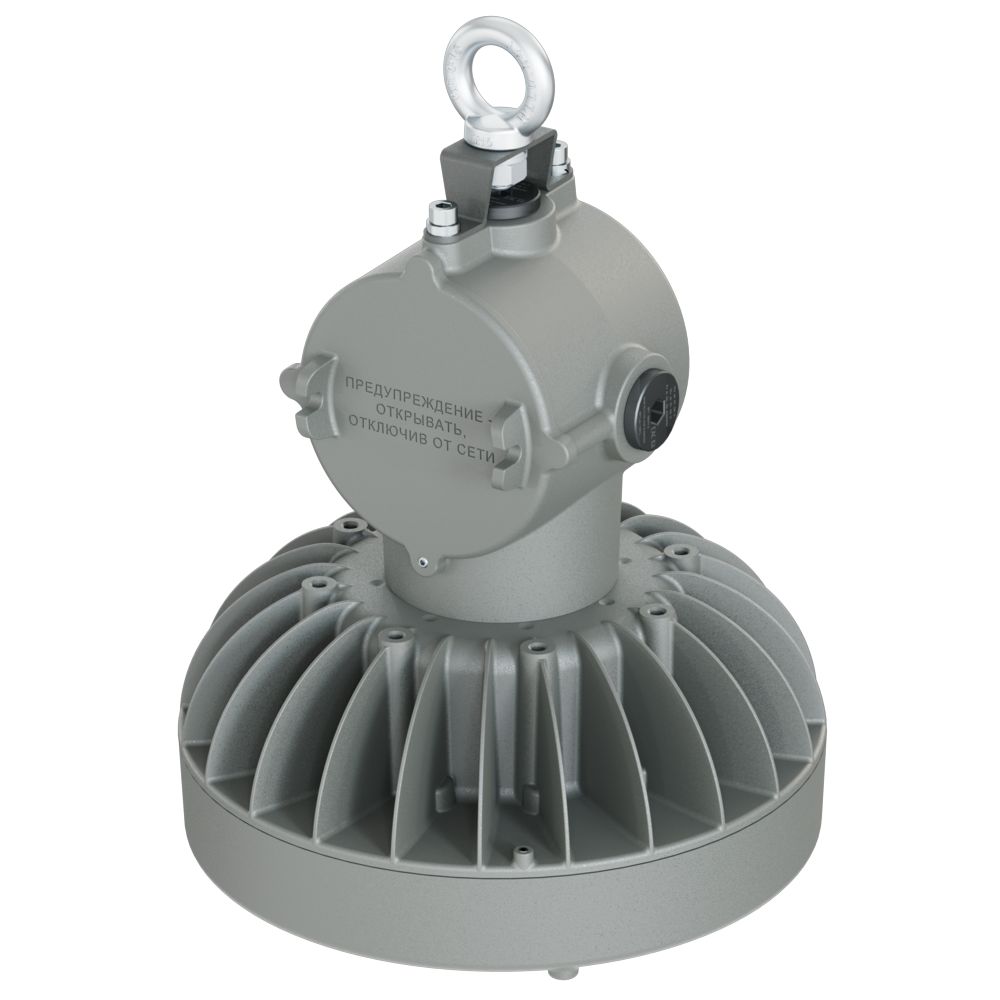

Профи Нео M Ex - 1 - 20 - 1224 - П - П90 - 4070 - M20

Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают: нефтегазовые и горнодобывающие предприятия; объекты энергетики (ТЭЦ, ГЭС, ГРЭС); химические и пищевые производства; предприятия оборонной промышленности. Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»). Конструкция корпуса Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека: основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания. коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5). Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом. Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL. Взрывозащита Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах: по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb); по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db). Система обозначений Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике: Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6] Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6] Расшифровка переменных: X1: Число светодиодных модулей. X2: Номинальная мощность (Вт). X3: Вид крепления. X4: Тип оптики (исполнение рассеивателя/линз). X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI). X6: Типоразмер резьбы кабельного ввода. Y1: Опциональная защитная решетка. Y2: Опциональный интерфейс управления. U: Индикатор низковольтной версии с указанием диапазона питающих напряжений. Светодиодный модуль Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток). Рассеиватель Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом. Линзы Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°,

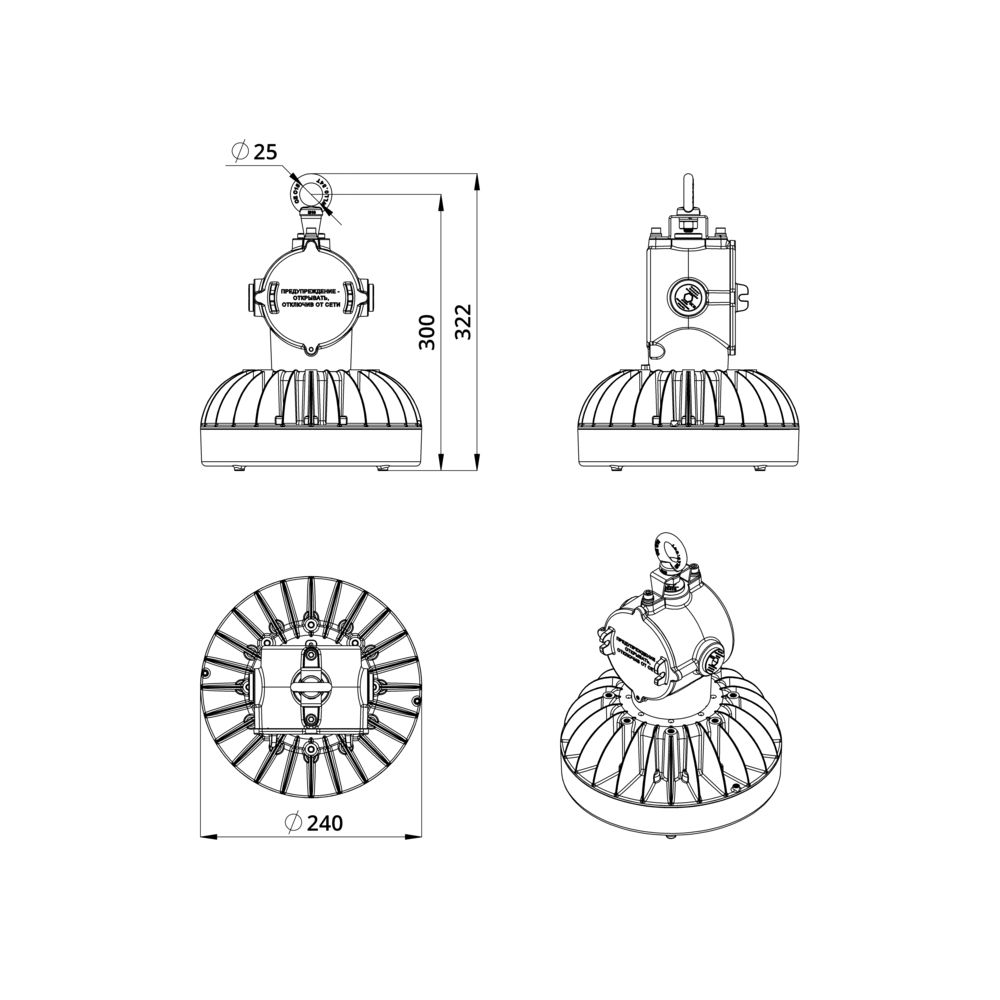

Габаритный чертеж

Документы и файлы

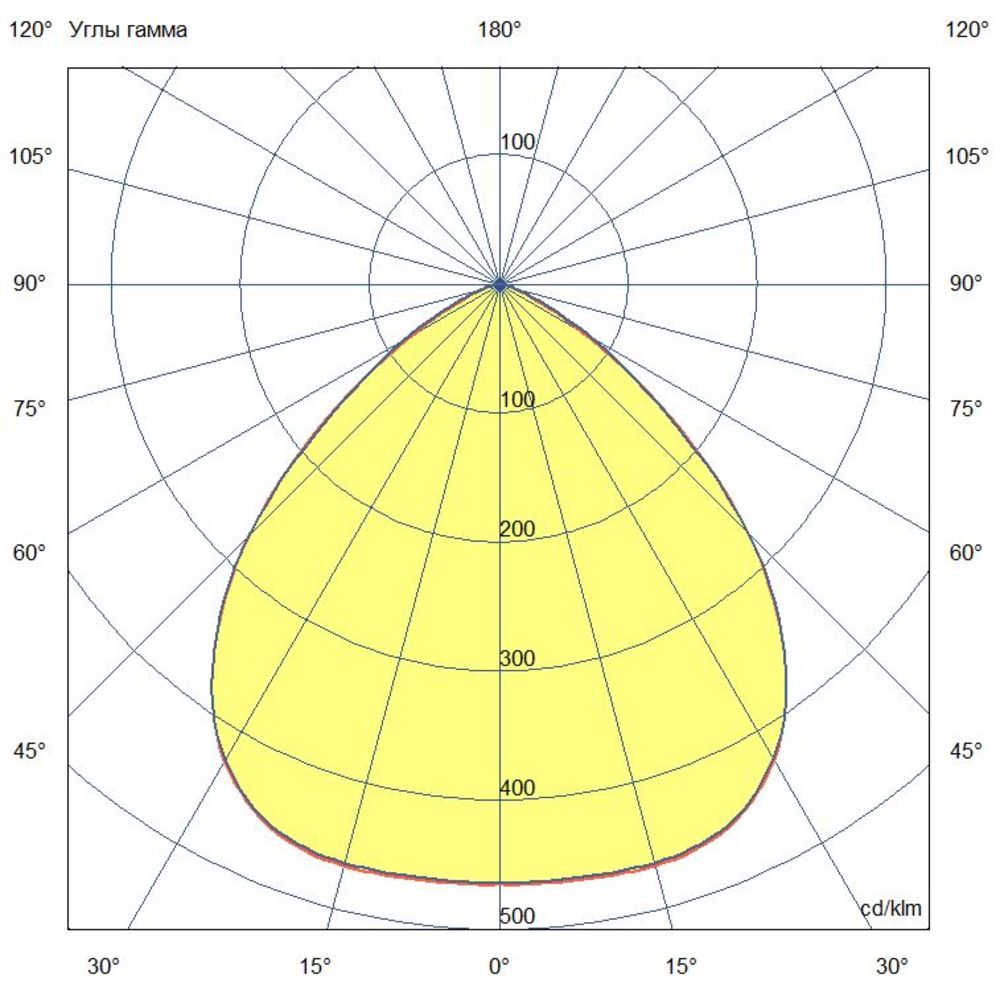

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	12-24
Материал корпуса	Сплав алюминия, литой под давлением
Световой поток, [лм]	3220
Световая отдача, [лм/Вт]	161
Цветовая температура, [К]	4000
Тип кривой силы света	Косинусная
Угол излучения, [°]	90
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	70
Мощность, [Вт]	20
Тип питания	AC/DC
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -60 до +55
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP66
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ1
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	ø240х322
Масса, [кг]	6,58
Тип крепления	Подвесной
Размер резьбы под взрывозащищённый кабельный ввод:	M20x1,5
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	I
Маркировка взрывозащиты при температуре от -60°C до +45°C:	-
Тип рассеивателя	Прозрачный
Материал рассеивателя	Закаленное стекло
Тип установки	Консольный
