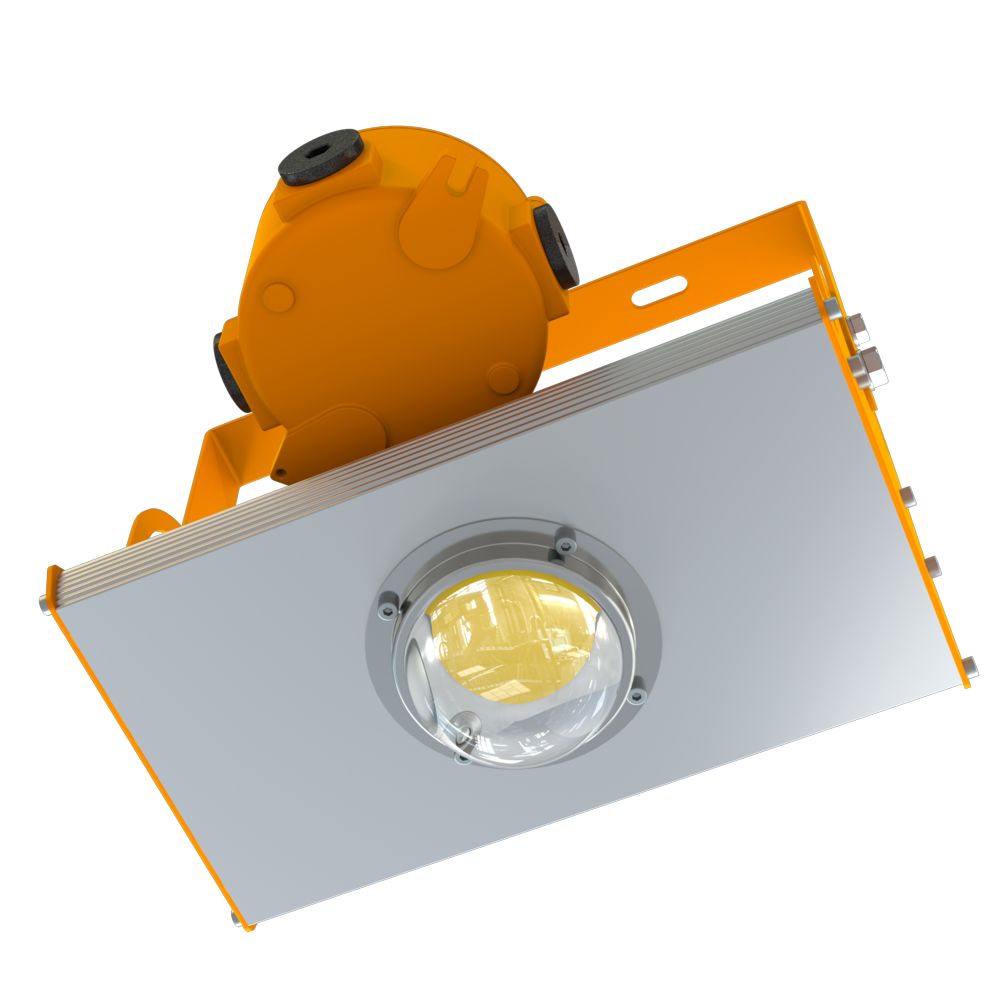

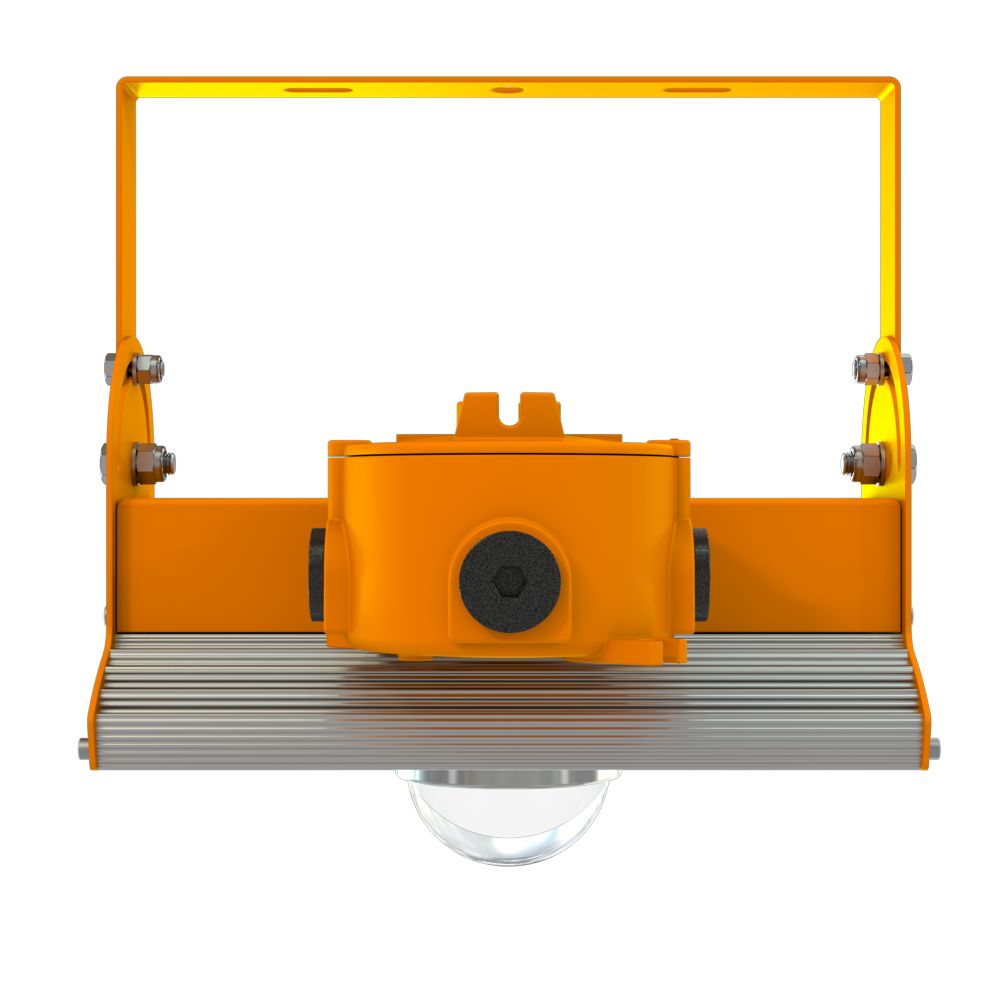

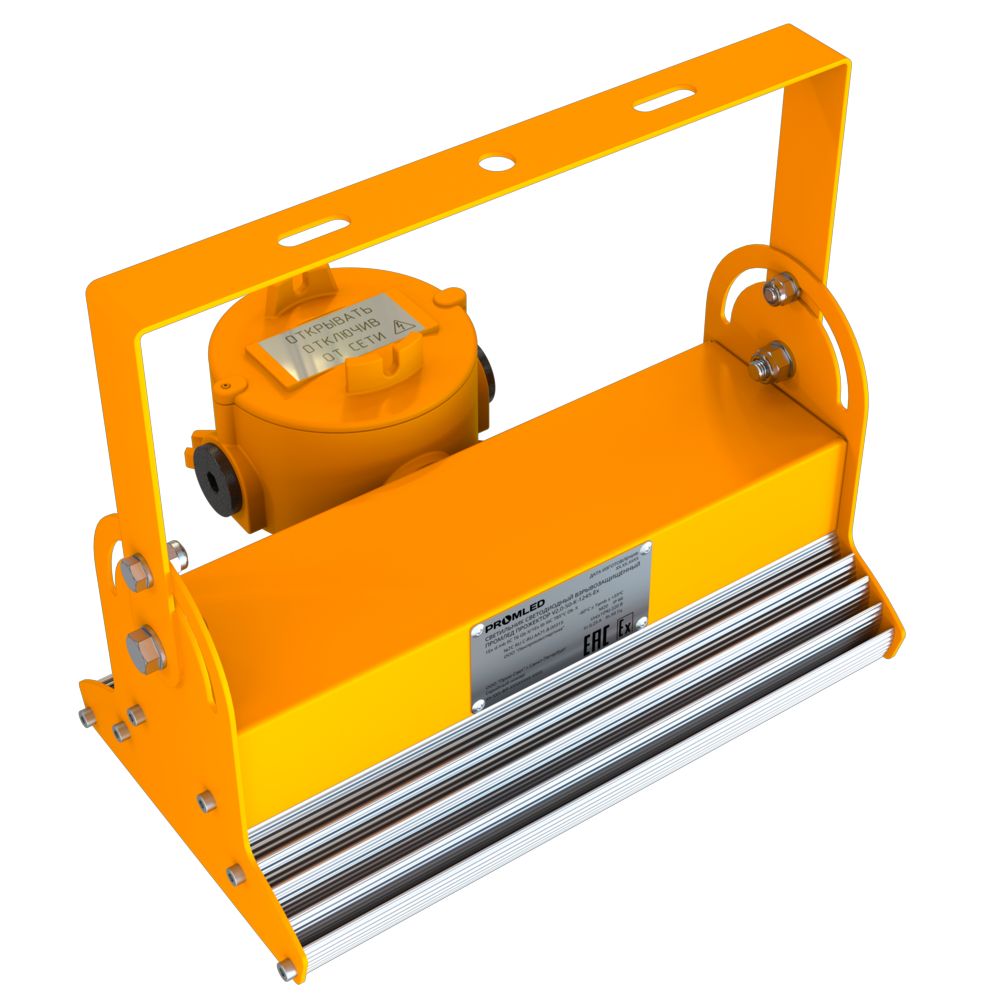

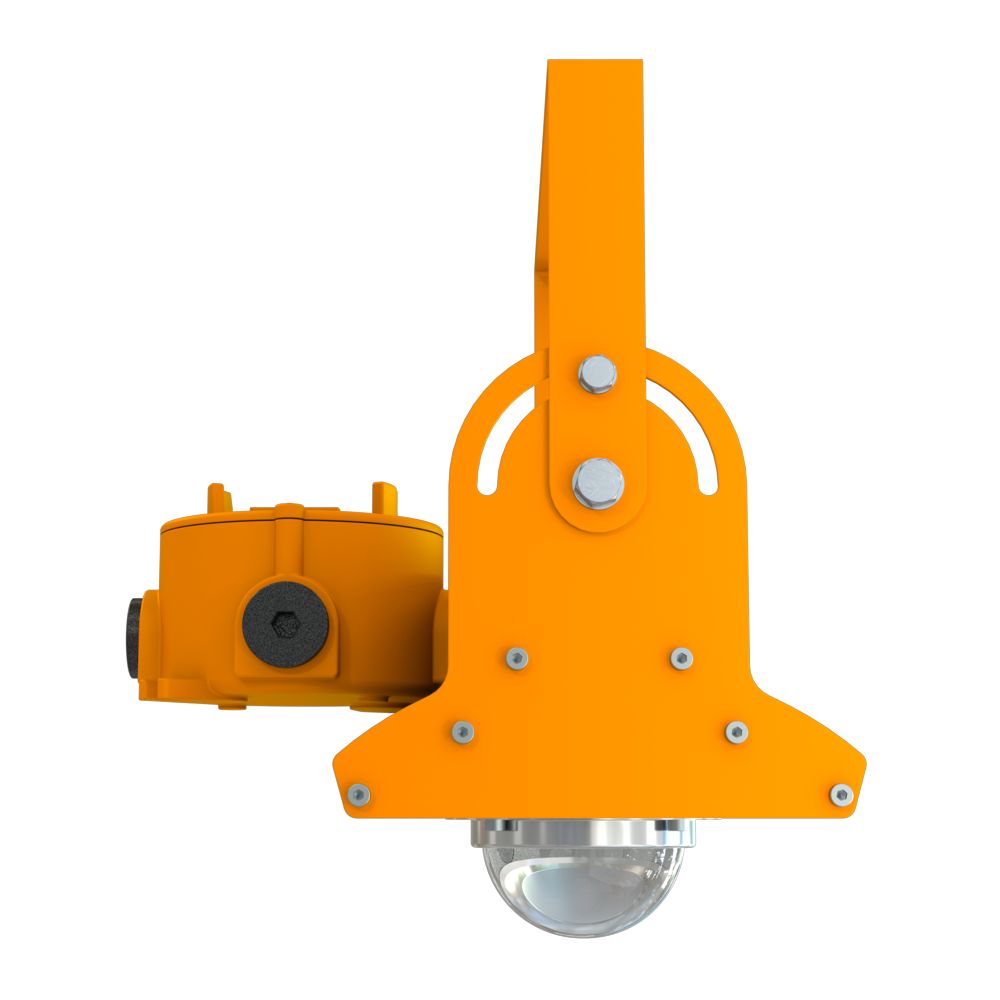

Прожектор v2.0 - 30 - К - 6065 - Ex

Компанией PromLED разработана специальная линейка взрывозащищенных прожекторов, которые можно использовать для создания систем освещения на промышленных площадках разных направлений деятельности: • нефтегазовая промышленность; • производство удобрений с минеральным составом; • производство топлива и т.п. Также прожекторы Прожектор v2.0 Ex могут использоваться для освещения взрывоопасных зон любого класса. Светильники данной серии сертифицированы, соответствуют требованиям ТР ТС 012/2011. Общие характеристики • Для установки светодиодов во взрывозащищенных прожекторах применяется технология СОВ. • Корпус прожектора экструдированный, выполнен из анодированного алюминия. Имеет большую площадь поверхности, так как его конструкция дополнена ребрами и изгибами. Благодаря этому светодиоды во время работы не перегреваются, тепло быстро от них отводится. • Для безопасного подключения осветительного прибора к сети предусмотрена коммутационная коробка, защищенная от взрывов. Маркируются светильники следующим образом: o до 80 Вт – 1Ex d mb IIC T6 Gb X / 1Ex tb IIIC T85°C Db X; o 100 Вт – 1Ex d mb IIC T5 Gb X / 1Ex tb IIIC T105°C Db X. В коробке есть 3 отверстия M20 для подсоединения взрывозащищенных кабельных вводов, благодаря чему появлляется возможность транзитного подключения. Установка кабельных вводов производится заказчиком самостоятельно и зависит от типа используемого кабеля. • Для прожекторов предусмотрен наружный источник питания. Он помещен в металлический корпус, который залит теплопроводящим компаундом. Благодаря этому элементы источника питания не перегреваются, что способствует продлению срока его службы. Источник питания прожектора защищен от микросекундных всплесков энергии. • Для изготовления линзы выбрано боросиликатное стекло. В процессе эксплуатации светильника стекло не теряет своей прозрачности, не меняет цвет, не царапается. • В качестве крепежа для прожектора используется кронштейн.

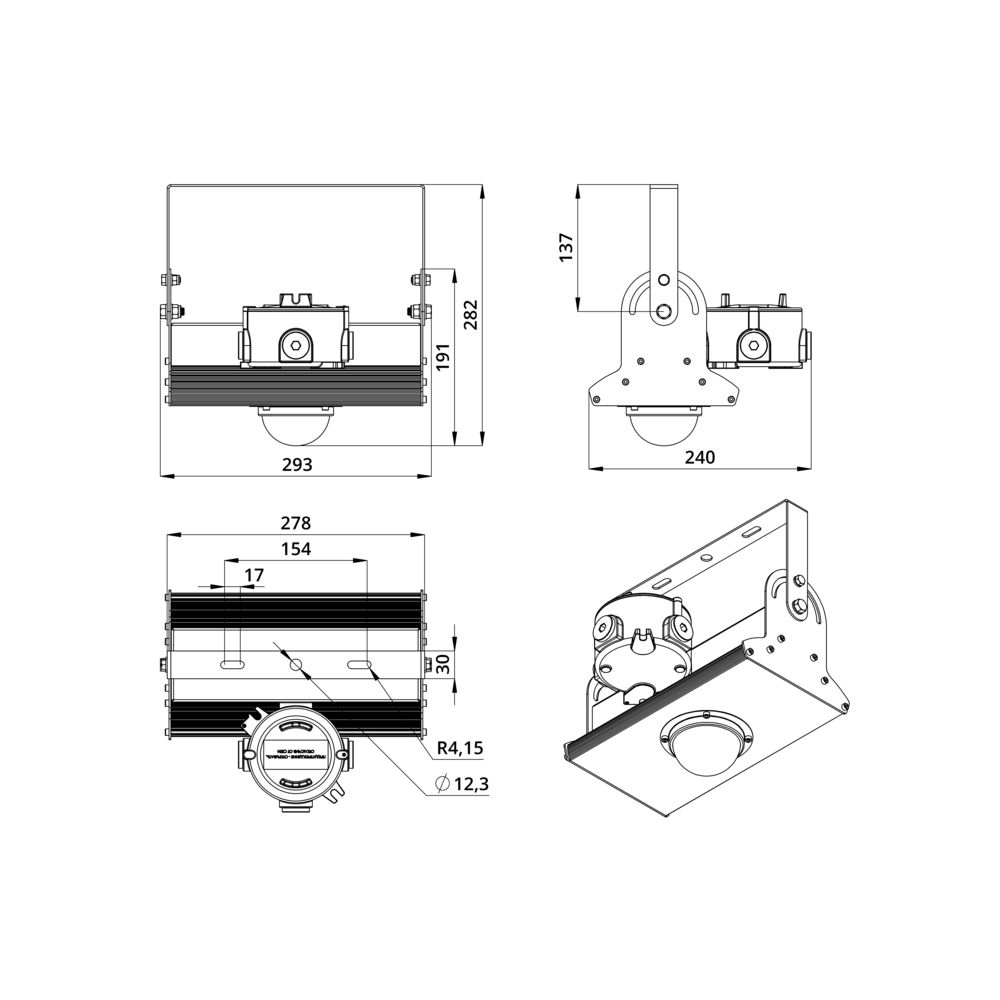

Габаритный чертеж

Документы и файлы

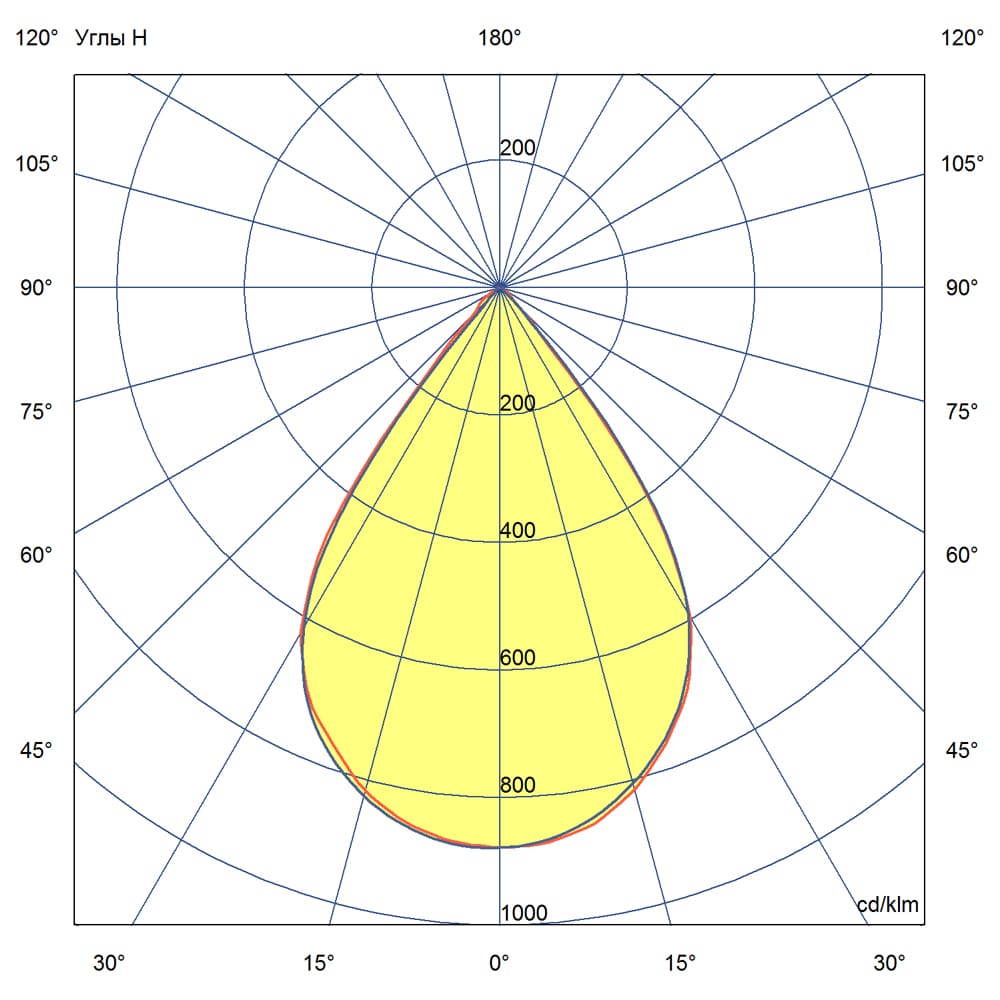

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	~176-264
Материал корпуса	Экструдированный сплав алюминия
Масса брутто, кг	5,4
Световой поток, [лм]	3900
Световая отдача, [лм/Вт]	130
Цветовая температура, [К]	6500
Тип кривой силы света	Глубокая
Угол излучения, [°]	60
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	70
Мощность, [Вт]	30
Коэффициент мощности (Pf), не менее	0.98
Тип питания	AC
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -60 до +45 (+50)
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP66
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ1
Рекомендуемая высота установки, [м]	3-30
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	293х282х240
Масса, [кг]	4,9
Тип крепления	Поворотный кронштейн
Материал оптического элемента	Боросиликатное стекло
Размер резьбы под взрывозащищённый кабельный ввод:	M20x1,5
Кабельные вводы:	заказываются отдельно
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	I
Маркировка взрывозащиты при температуре от -60°C до +45°C:	1Ex db mb IIC T6 Gb X /Ex tb IIIC T85 °C Db X
Маркировка взрывозащиты при температуре от -60°C до +50°C:	1Ex db mb IIC T5 Gb X /Ex tb IIIC T100 °C Db X
Длина упаковки, [см]	31,8
Ширина упаковки, [см]	26,9
Высота упаковки, [см]	18,7
Объём упаковки, [м³]	0.016
Количество в упаковке, [шт.]	1
Наличие гальванической развязки	есть
Тип установки	Консольный
