ЛВО15 WP Встраиваемый светильник
Описание серии
- Светильники предназначены для эксплуатации в помещениях с содержанием коррозионно-активных агентов для типа атмосферы I и II по ГОСТ 15150-69 п. 3.14.
- Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013 и требованиям электромагнитной совместимости по ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ГОСТ IEC 61547-2013.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающим в сетях переменного тока с номи- нальным напряжением 220 В (диапазон рабочих напряжений 198-264 В), частоты 50 Гц (диапазон 50-60 Гц). Качество электроэнергии должно соответствовать требованиям ГОСТ 32144-2013.
Технические характеристики
Корпус |
листовая сталь, окрашен белой порошковой краской |
Стекло |
темперированное матовое стекло. Крепится в корпус с помощью обечайки |
Рассеиватель |
полимерный опаловый материал (поликарбонат). Крепится в корпус с помощью обечайки. |
Уплотнительная прокладка |
силиконовая резина |
Установка |
в невентилируемые подвесные потолки с видимым Т - образным профилем модуля 600 |
ПРА | ЭПРА А |

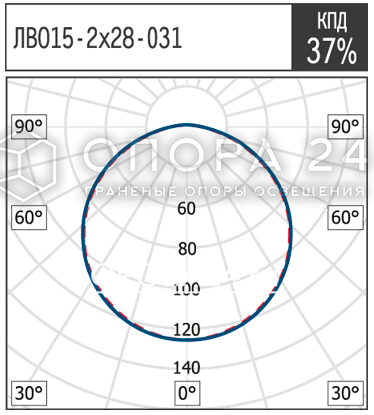

КСС (Угол излучения) | "Д" косинусная |
Блок аварийного питания |
Установлен блок аварийного питания. Время работы в аварийном режиме до 1 часа. Время полной зарядки 24 часа |
Аварийное освещение |
Мощность светильника с БАП в аварийном режиме: 10% от мощности 1 лампы |
Расшифровка модификаций
Первая цифра:
0 - обечайка в сборе и корпус в сборе степень защиты IP54;
1 - обечайка в сборе IP54 корпус в сборе степень защиты IP20.
Вторая цифра:
0 - ЭмПРА;
1 - ЭПРА А3;
2 - ЭмПРА (PF не менее 0,85);
3 - HF (базовое исполнение ЭПРА А2);
4 - RA (ЭПРА с управлением по протоколу 1-10В);
4 - RD (ЭПРА с управлением по протоколу DALI).
3 - БАП (с блоком аварийного питания на 1 час УХЛ4).
Третья цифра:
1 – опаловый рассеиватель;
2 – темперированное матовое стекло.
Расшифровка обозначений
WP - коммерческое название.
HF - ЭПРА А2.
RA - ЭПРА с управлением по протоколу 1-10В.
RD - ЭПРА с управлением по протоколу DALI.
БАП - наличие блока аварийного питания.
Технические характеристики:
Область применения | Офисно-административное |
Источник света | ЛЛ |
Цоколь | T5 G5, T8 G13 |
Номинальное напряжение | 220 |
Номинальная частота, Гц | 50 |
Класс защиты, IP | IP54 |
Климатическая зона | УХЛ4 |
Мощность, Вт | 14-54 |
Габаритные размеры | см. чертёж |
Класс защиты от поражения электрически током | I |
Габаритные размеры
Модификации светильника серии ЛВО15 WP
Наименование |
Мощность, Вт |
Степень защиты |
Коэффициент мощности |
Габариты, мм |
---|---|---|---|---|
Базовые модели | ||||
ЛВО15-2х28-031 WP HF | 2х28 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х28-032 WP HF | 2х28 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х54-031 WP HF | 2х54 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х54-032 WP HF | 2х54 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-4х14-031 WP HF | 4х14 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х14-131 WP HF | 4х14 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х14-032 WP HF | 4х14 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х14-132 WP HF | 4х14 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х24-031 WP HF | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-131 WP HF | 4х24 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х24-032 WP HF | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-132 WP HF | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-2х18-031 WP HF | 2х18 | IP54 | 0,96 | 620х295х115 |
ЛВО15-2х18-032 WP HF | 2х18 | IP54 | 0,96 | 620х295х115 |
ЛВО15-2х18-131 WP HF | 2х18 | IP54 | 0,96 | 620х295х105 |
ЛВО15-4х18-021 WP | 4х18 | IP54 | 0,96 | 620х595х115 |
ЛВО15-4х18-031 WP HF | 4х18 | IP54 | 0,96 | 620х595х115 |
ЛВО15-4х18-032 WP HF | 4х18 | IP54 | 0,96 | 620х595х115 |
ЛВО15-4х18-131 WP HF | 4х18 | IP54 | 0,96 | 620х595х105 |
С блоком аварийного питания (БАП) | ||||
ЛВО15-4х14-131 WP HF БАП | 4х14 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х14-141 WP RA БАП | 4х14 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х14-132 WP HF БАП | 4х14 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х14-142 WP RA БАП | 4х14 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-131 WP HF БАП | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-141 WP RA БАП | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-132 WP HF БАП | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-142 WP RA БАП | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х18-031 WP HF БАП | 4х18 | IP54 | 0,96 | 620х595х115 |
ЛВО15-4х18-032 WP HF БАП | 4х18 | IP54 | 0,96 | 620х595х115 |
Управляемые | ||||
ЛВО15-2х28-041 WP RA | 2х28 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х28-041 WP RD | 2х28 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х28-042 WP RA | 2х28 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х28-042 WP RD | 2х28 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х54-041 WP RA | 2х54 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х54-041 WP RD | 2х54 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х54-042 WP RA | 2х54 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-2х54-042 WP RD | 2х54 | IP54 | 0,96 | 1200х295х95 |
ЛВО15-4х14-041 WP RA | 4х14 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х14-041 WP RD | 4х14 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х14-141 WP RA | 4х14 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х14-141 WP RD | 4х14 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х14-042 WP RA | 4х14 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х14-042 WP RD | 4х14 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х14-142 WP RA | 4х14 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х14-142 WP RD | 4х14 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-041 WP RA | 4х24 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х24-041 WP RD | 4х24 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х24-141 WP RA | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-141 WP RD | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-042 WP RA | 4х24 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х24-042 WP RD | 4х24 | IP54 | 0,96 | 590х595х95 |
ЛВО15-4х24-142 WP RA | 4х24 | IP54 | 0,96 | 590х595х85 |
ЛВО15-4х24-142 WP RD | 4х24 | IP54 | 0,96 | 590х595х85 |
