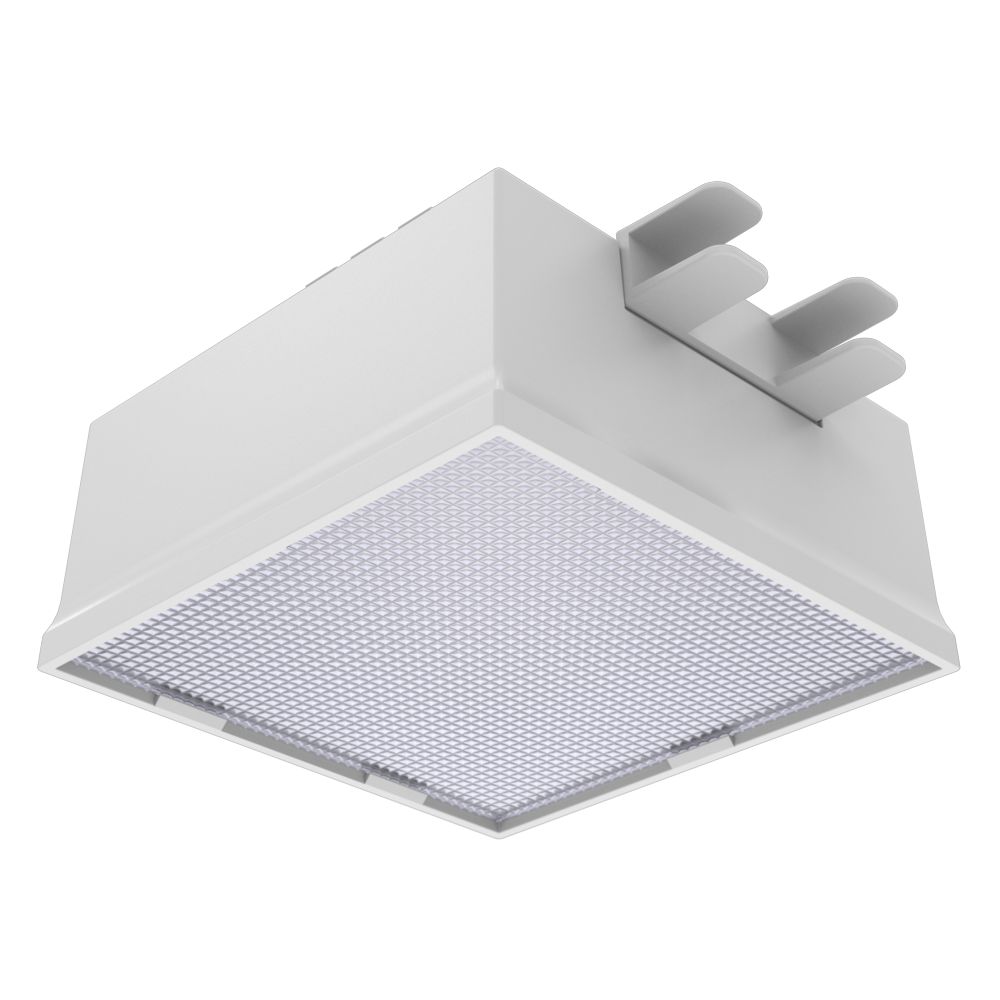

Грильято Мозаик 34 х5 IP40 CRI90 3000К Микропризма

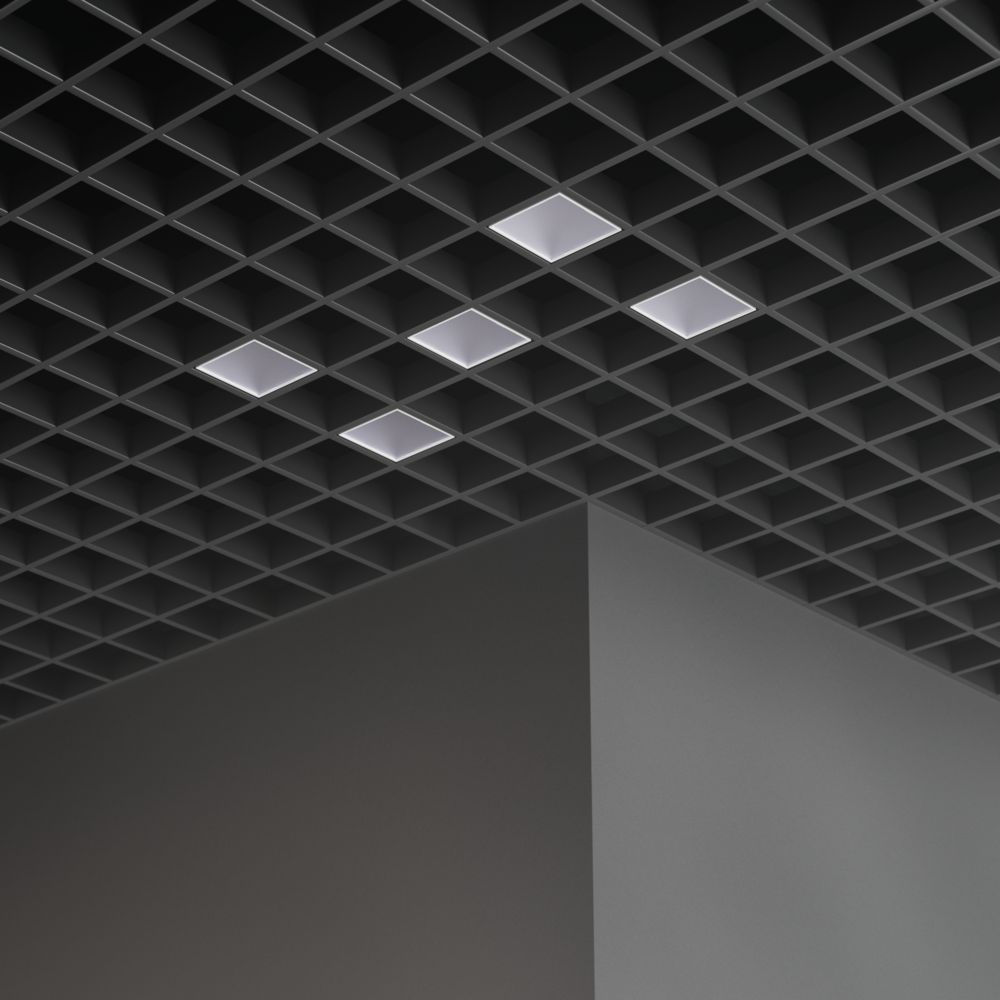

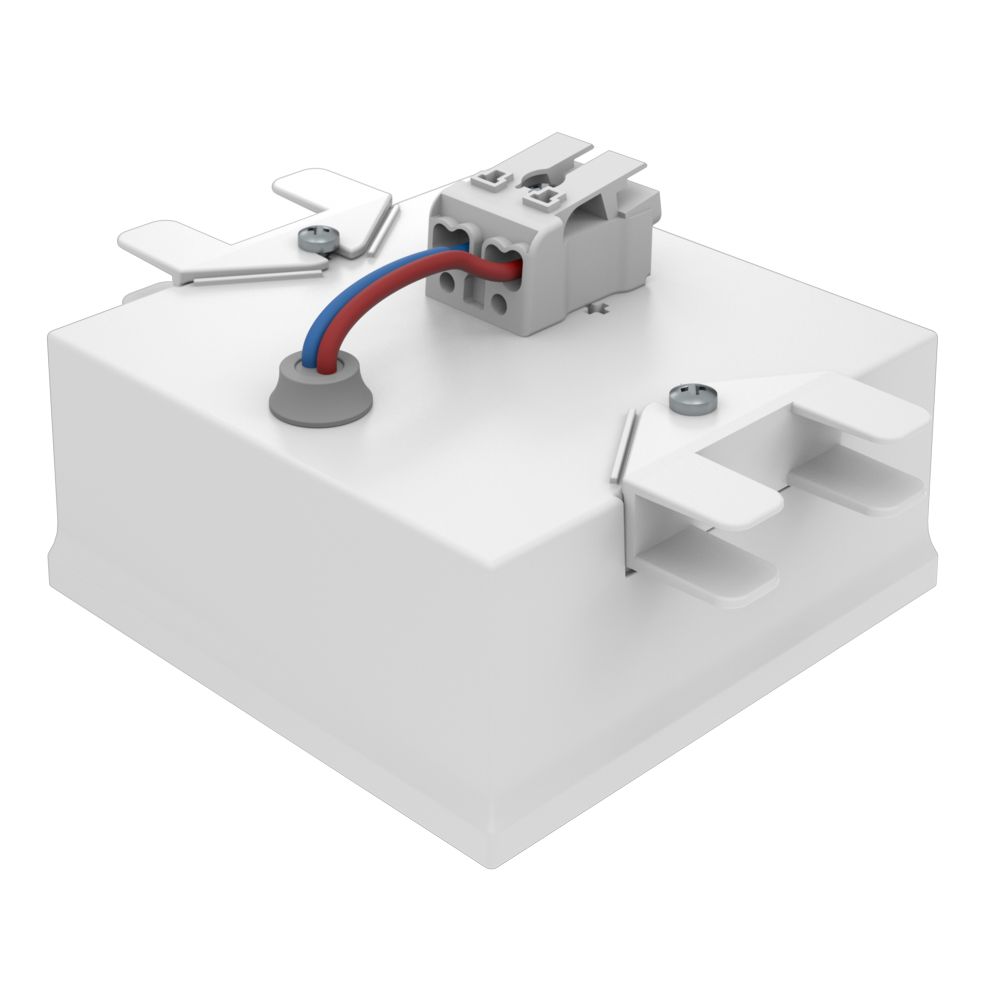

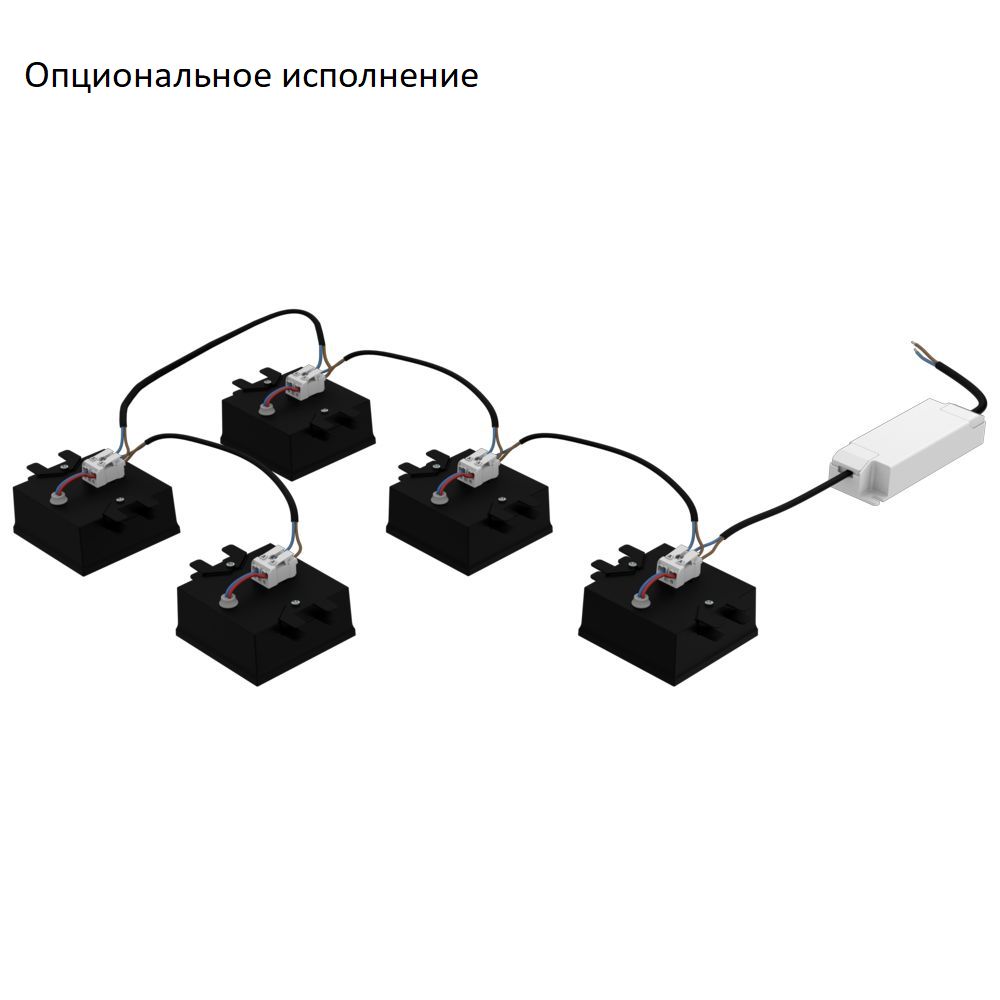

Линейка встраиваемых светодиодных светильников предназначена для различных общественных и коммерческих интерьеров: офисные помещения, входные группы и зоны ресепшен; концертные залы и выставочные пространства; торговые центры и магазины; административные здания и учреждения. Особенности серии • Модель «Грильято Мозаик» решает не только утилитарные осветительные задачи, но и предоставляет возможность реализации декоративных светотехнических решений, включая формирование геометрических узоров в структуре подвесного потолка. • Конструкция корпуса выполняется методом литья под давлением из пластика, что обеспечивает изделиям эстетичный внешний вид при сохранении небольшого веса. • Легкий монтаж и оригинальные крепления, совместимые со стандартными потолочными направляющими любого типа. Доступные модификации вариант со встроенным источником аварийного питания с автономностью 1,5 или 3 часа; версия с улучшенной цветопередачей (индекс CRI 90); модификация с усиленной защитой от влаги и пыли класса IP54. Корпус Корпусные детали отливаются из ABS-пластика под высоким давлением (метод литья). Базовый цвет— белый. Светодиодный модуль Применяется плата со светодиодами, смонтированными по технологии поверхностного монтажа (SMT). Основа платы — алюминий для эффективного отвода тепла. Блок питания Драйвер для наружной установки выполнен в защищенном пластиковом корпусе. Отличительная черта — возможность группового подключения: к одному блоку питания можно последовательно подсоединить до 7 осветительных приборов (количество зависит от конкретной комплектации). Рассеиватель Рассеиватель выполнен из поликарбоната со стабилизацией к ультрафиолету, что предотвращает его пожелтение со временем. Крепление Светильники спроектированы специально для установки в ячейки потолка типа Грильято (ячейки 100х100 мм). В комплект поставки входят специальные пластиковые кронштейны, конструкция которых универсальна: они подходят для направляющих профилей любой стандартной высоты — 30, 40 или 50 мм.

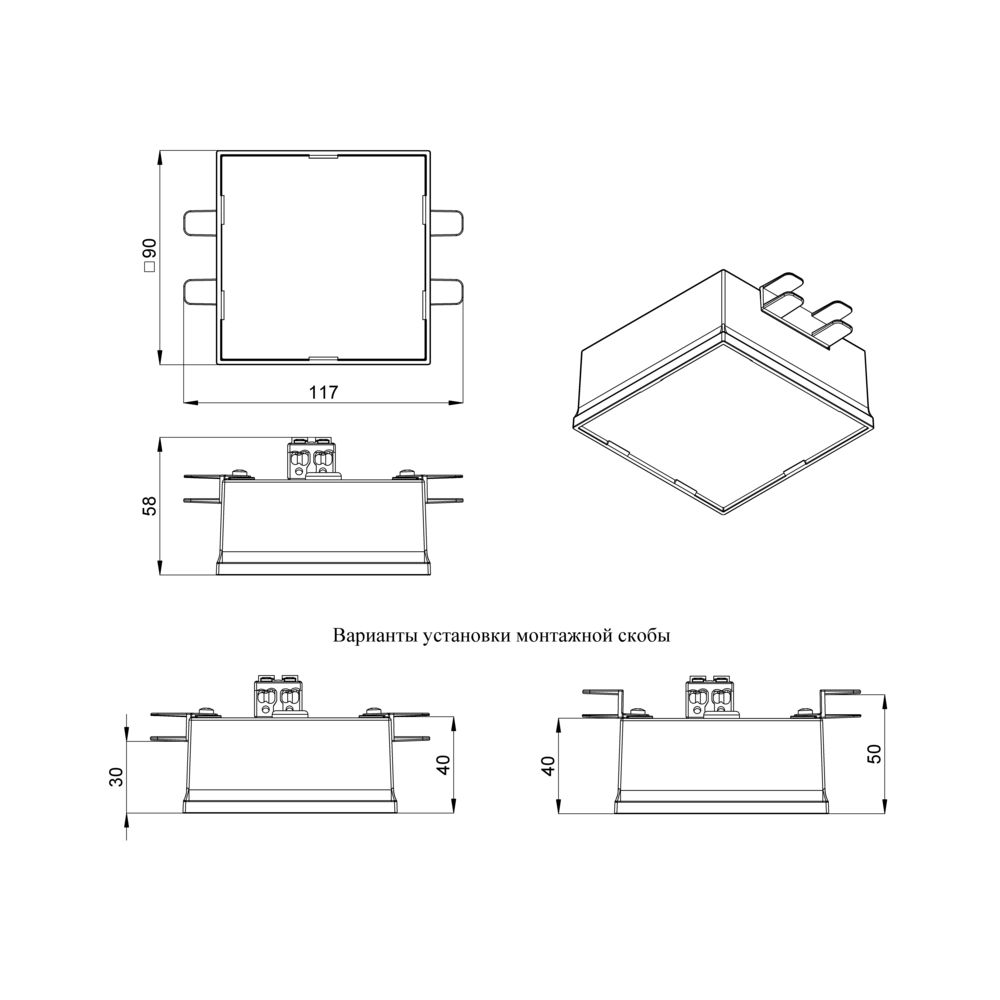

Габаритный чертеж

Документы и файлы

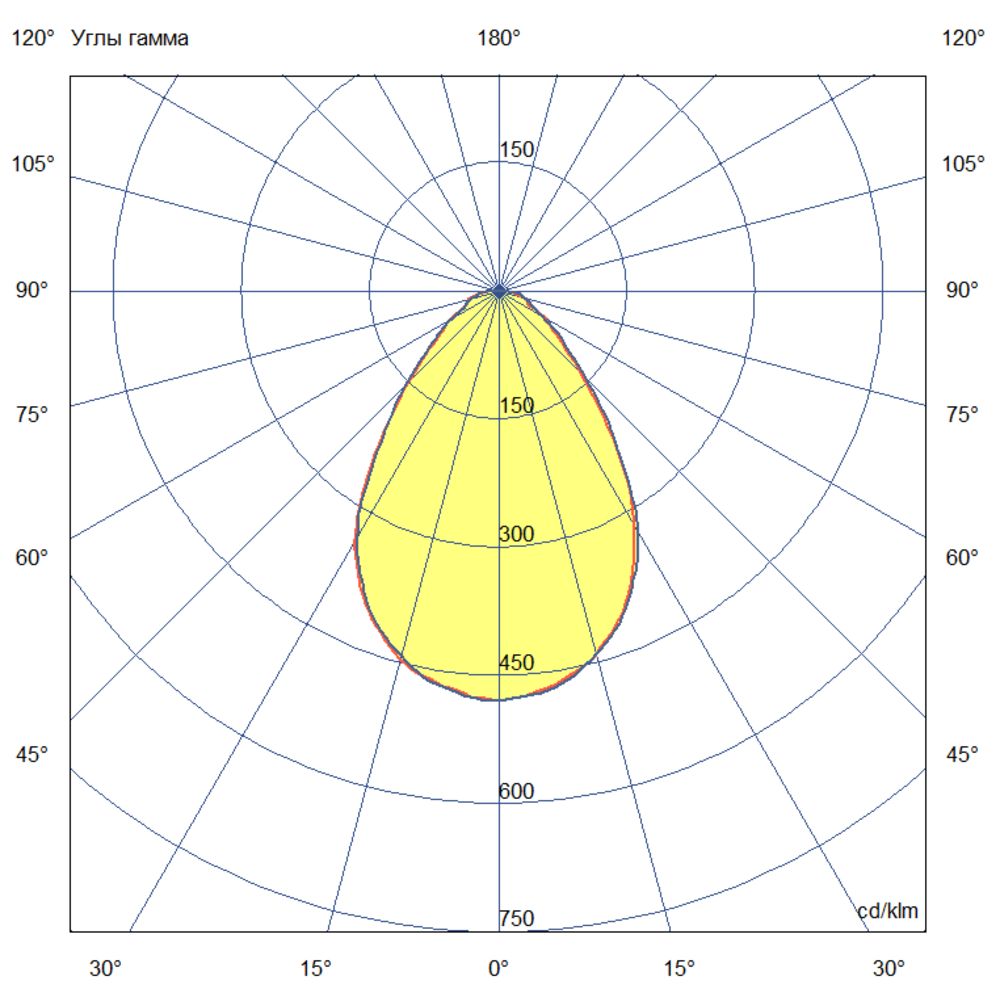

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	~176-264
Материал корпуса	ABS-пластик
Световой поток, [лм]	2850
Световая отдача, [лм/Вт]	84
Цветовая температура, [К]	3000
Тип кривой силы света	Косинусная
Угол излучения, [°]	80
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	CRI90
Мощность, [Вт]	34
Коэффициент мощности (Pf), не менее	0.95
Тип питания	AC
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -40 до +40
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP40
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ4
Рекомендуемая высота установки, [м]	2-6
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	117х90х58 (один модуль)
Масса, [кг]	0,7
Тип крепления	Встраиваемый
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	II
Тип рассеивателя	Микропризма
Материал рассеивателя	УФ-стабилизированный поликарбонат
Номинальная частота сети, [Гц ± 10%]:	50
Тип установки	Консольный
