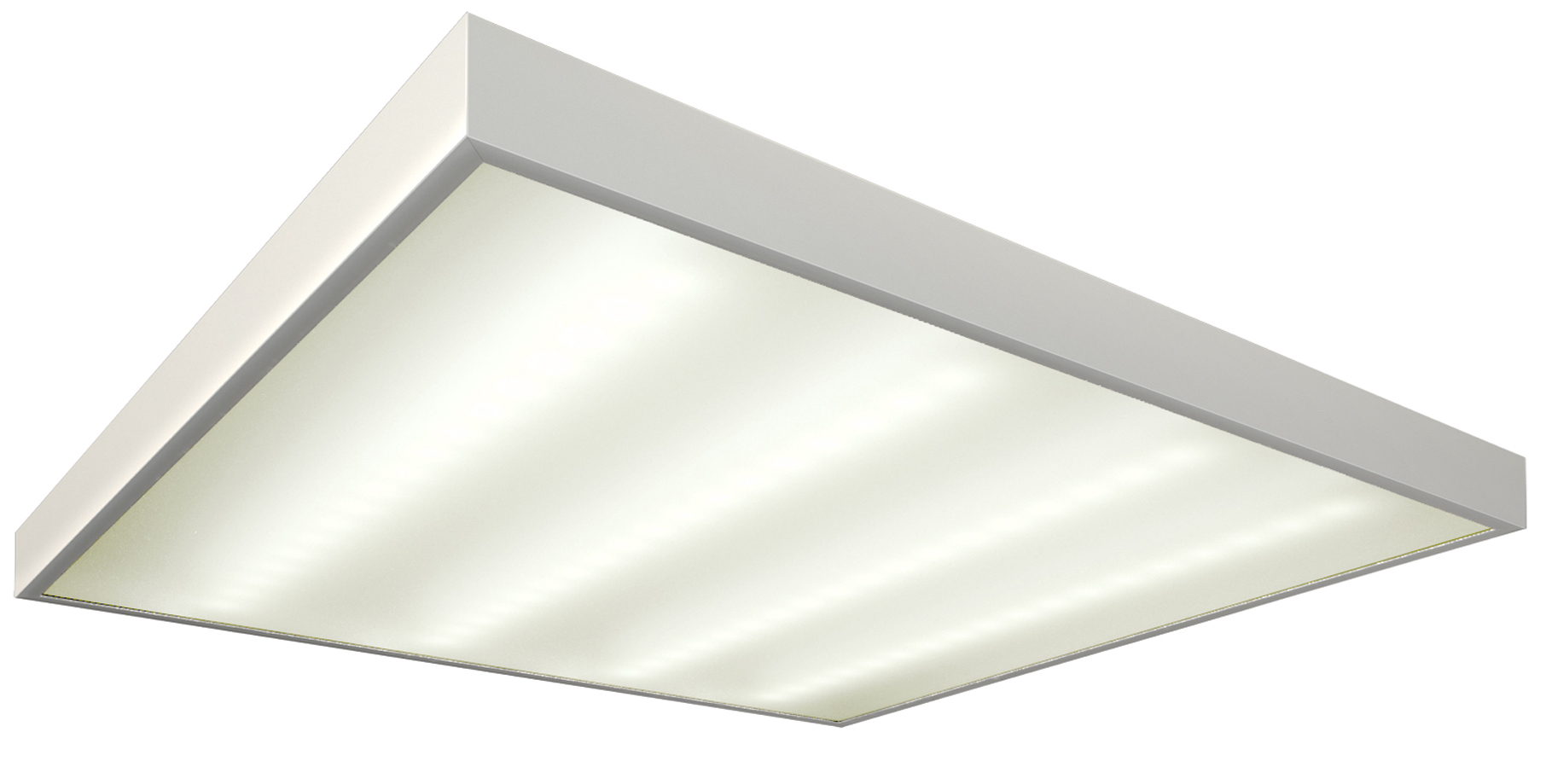

ДВО12 Светодиодный светильник
Описание серии
- Светильники предназначены для эксплуатации в помещениях с содержанием коррозионно-активных агентов для типа атмосферы I по ГОСТ 15150-69 п. 3.14.
- Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013, ГОСТ IEC 60598-2-2-2017 и требованиям электромагнитной совместимости по ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ГОСТ IEC 61547-2013.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающим в сетях переменного тока с номинальным напряжением 220 В (диапазон рабочих напряжений 198-264 В), частоты 50 Гц (диапазон 50-60 Гц).
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000 К и 5000 К.
Технические характеристики
Корпус |
листовая сталь, окрашен белой порошковой краской. |
Рассеиватель |
полимерный материал прозрачный, опаловый |
Установка |
в подвесные потолки типа “Армстронг” (600х600 мм). в потолки “Грильято” (модели с индексом GR) |
ПРА | Драйвер |
КСС (Угол излучения) | КСС |
Блок аварийного питания |
Установлен блок аварийного питания. Время работы в аварийном режиме до 3 часов. Время полной зарядки 24 часа. |
Аварийное освещение |
Световой поток в аварийном режиме - 7% |
Расшифровка модификаций
Первая цифра:
0 - 600х600;
1 - 300х1200;
2 - 600х1200;
3 - 300х600;
4 - 300х300.
Вторая цифра:
0 - базовое исполнение;
1 - RA (драйвер с управлением по протоколу 1-10В);
2 - RD (драйвер с управлением по протоколу DALI);
3 - NL (драйвер с функцией дежурного освещения);
4 - EM3 (с блоком аварийного питания на 3 часа УХЛ4).
.
41 - EM1 (с блоком аварийного питания на 1 час УХЛ4);
.
43 - EM3 DT (с блоком аварийного питания и функцией Telecontrol на 3 часа УХЛ4).
Третья цифра (рассеиватель):
1 – призматический;
3 – опаловый.
Расшифровка обозначений
Prizma - коммерческое название.
Opal - коммерческое название.
RA - драйвер с управлением по протоколу 1-10В.
RD - драйвер с управлением по протоколу DALI.
NL - драйвер с функцией дежурного освещения.
SR - драйвер с управлением по протоколу SR.
EM1, EM3 - наличие блока аварийного питания, время работы 1 и 3 часа.
DT - наличие блока аварийного питания с функцией Telecontrol (УХЛ4).
GR - для потолков "Грильято".
840 - Ra=80 и T=4000K.
Технические характеристики:
Область применения | Офисно-административное |
Источник света | Светодиоды |
Номинальное напряжение | 220 |
Номинальная частота, Гц | 50 |
Класс защиты, IP | IP40 |
Климатическая зона | УХЛ4 |
Мощность, Вт | 16-76 |
Индекс цветопередачи, Ra | ≥80 |
Цветовая температура, K | 4000 |
Световой поток, лм | 1744-7844 |
Габаритные размеры | см. чертёж |
Класс защиты от поражения электрически током | I |
Габаритные размеры
Модификации светильника серии ДВО12
Наименование |
Мощность, Вт |
Световой поток, Лм |
Световая отдача, Лм/Вт |
Кэффициент мощности |
Габариты, мм |
---|---|---|---|---|---|
Базовые модели | |||||
ДВО12-16-401 Prizma 840 | 16 | 1792 | 112 | 0,98 | 295х295х40 |
ДВО12-19-301 Prizma 840 | 18 | 2366 | 133 | 0,98 | 595х295х40 |
ДВО12-25-001 Prizma 840 | 27 | 3550 | 133 | 0,98 | 595х595х40 |
ДВО12-30-001 Prizma 840 | 31 | 4116 | 133 | 0,98 | 595х595х40 |
ДВО12-38-001 Prizma 840 | 36 | 4732 | 133 | 0,98 | 595х595х40 |
ДВО12-38-031 Prizma NL 840 | 36 | 4732 | 133 | 0,98 | 595х595х40 |
ДВО12-38-101 Prizma 840 | 38 | 4044 | 106 | 0,98 | 1195х295х40 |
ДВО12-45-001 Prizma 840 | 46 | 5055 | 110 | 0,98 | 595х595х40 |
ДВО12-25-001 Prizma GR 840 | 27 | 3550 | 133 | 0,98 | 590х590х80 |
ДВО12-30-001 Prizma GR 840 | 31 | 4416 | 133 | 0,98 | 590х590х80 |
ДВО12-38-001 Prizma GR 840 | 36 | 4732 | 133 | 0,98 | 590х590х80 |
ДВО12-38-101 Prizma GR 840 | 38 | 4044 | 106 | 0,98 | 1190х290х80 |
ДВО12-45-001 Prizma GR 840 | 45 | 5944 | 133 | 0,98 | 590х590х80 |
ДВО12-56-201 Prizma GR 840 | 56 | 6066 | 108 | 0,98 | 1190х590х80 |
ДВО12-76-201 Prizma GR 840 | 76 | 8087 | 106 | 0,98 | 1190х590х80 |
ДВО12-16-403 Opal 840 | 16 | 1744 | 109 | 0,98 | 295х295х40 |
ДВО12-19-303 Opal 840 | 18 | 2295 | 129 | 0,98 | 595х295х40 |
ДВО12-25-003 Opal 840 | 27 | 3442 | 129 | 0,98 | 595х595х40 |
ДВО12-30-003 Opal 840 | 31 | 3992 | 129 | 0,98 | 595х595х40 |
ДВО12-38-003 Opal 840 | 36 | 4588 | 129 | 0,98 | 595х595х40 |
ДВО12-45-003 Opal 840 | 45 | 5736 | 129 | 0,98 | 595х595х40 |
ДВО12-56-203 Opal 840 | 54 | 6683 | 129 | 0,98 | 1195х595х40 |
ДВО12-25-003 Opal GR 840 | 25 | 2550 | 102 | 0,98 | 590х590х80 |
ДВО12-30-003 Opal GR 840 | 31 | 3992 | 129 | 0,98 | 590х590х40 |
ДВО12-38-003 Opal GR 840 | 36 | 4588 | 129 | 0,98 | 590х590х40 |
ДВО12-38-103 Opal GR 840 | 38 | 3922 | 103 | 0,98 | 1190х290х80 |
ДВО12-45-003 Opal GR 840 | 45 | 5736 | 129 | 0,98 | 590х590х40 |
ДВО12-56-203 Opal GR 840 | 56 | 5883 | 105 | 0,98 | 1190х590х80 |
ДВО12-76-203 Opal GR 840 | 76 | 7844 | 103 | 0,98 | 1190х590х80 |
С блоком аварийного питания (БАП) | |||||
ДВО12-45-041 Prizma EM3 GR 840 | 46 | 5055 | 110 | 0,98 | 590х590х80 |
ДВО12-19-301 Prizma EM1 840 | 18 | 2366 | 133 | 0,98 | 595х295х40 |
ДВО12-30-041 Prizma EM3 840 | 32 | 3670 | 114 | 0,98 | 595х595х40 |
ДВО12-45-003 Opal GR EM3 840 | 46 | 4903 | 107 | 0,98 | 590х590х40 |
ДВО12-38-041 Prizma EM3 DT 840 | 38 | 4044 | 106 | 0,98 | 595х595х40 |
ДВО12-38-001 Prizma EM3 840 | 38 | 4044 | 106 | 0,98 | 595х595х40 |
ДВО12-38-041 Prizma GR EM3 840 | 36 | 4732 | 133 | 0,98 | 590х590х80 |
ДВО12-45-041 Prizma GR EM3 840 | 45 | 5944 | 133 | 0,98 | 590х590х80 |
ДВО12-19-303 Opal EM1 840 | 18 | 2295 | 129 | 0,98 | 595х295х40 |
ДВО12-30-043 Opal EM3 840 | 31 | 3992 | 129 | 0,98 | 595х595х40 |
ДВО12-38-043 Opal EM3 DT 840 | 36 | 4588 | 129 | 0,98 | 595х595х40 |
ДВО12-38-003 Opal EM3 840 | 36 | 4588 | 129 | 0,98 | 595х595х40 |
ДВО12-38-043 Opal GR EM3 840 | 38 | 3922 | 103 | 0,98 | 590х590х80 |
ДВО12-45-043 Opal GR EM3 840 | 45 | 5736 | 129 | 0,98 | 590х590х40 |
Управляемые | |||||
ДВО12-30-021 Prizma RD 840 | 31 | 4116 | 133 | 0,98 | 595х595х40 |
ДВО12-38-011 Prizma RA 840 | 36 | 4732 | 133 | 0,98 | 595х595х40 |
ДВО12-30-021 Prizma GR RD 840 | 31 | 4416 | 133 | 0,98 | 590х590х80 |
ДВО12-38-011 Prizma GR RA 840 | 36 | 4732 | 133 | 0,98 | 590х590х80 |
ДВО12-38-021 Prizma GR RD 840 | 38 | 4044 | 106 | 0,98 | 590х590х80 |
ДВО12-38-031 Prizma GR NL 840 | 36 | 4732 | 133 | 0,98 | 590х590х80 |
ДВО12-30-023 Opal RD 840 | 31 | 3992 | 129 | 0,98 | 595х595х40 |
ДВО12-30-053 Opal SR 840 | 31 | 3992 | 129 | 0,98 | 595х595х40 |
ДВО12-38-013 Opal RA 840 | 36 | 4588 | 129 | 0,98 | 595х595х40 |
ДВО12-30-023 Opal GR RD 840 | 32 | 3675 | 114 | 0,98 | 590х590х80 |
ДВО12-38-013 Opal GR RA 840 | 38 | 3922 | 103 | 0,98 | 590х590х80 |
ДВО12-38-023 Opal GR RD 840 | 38 | 3922 | 103 | 0,98 | 590х590х80 |
ДВО12-38-033 Opal GR NL 840 | 38 | 3922 | 103 | 0,98 | 590х590х80 |
