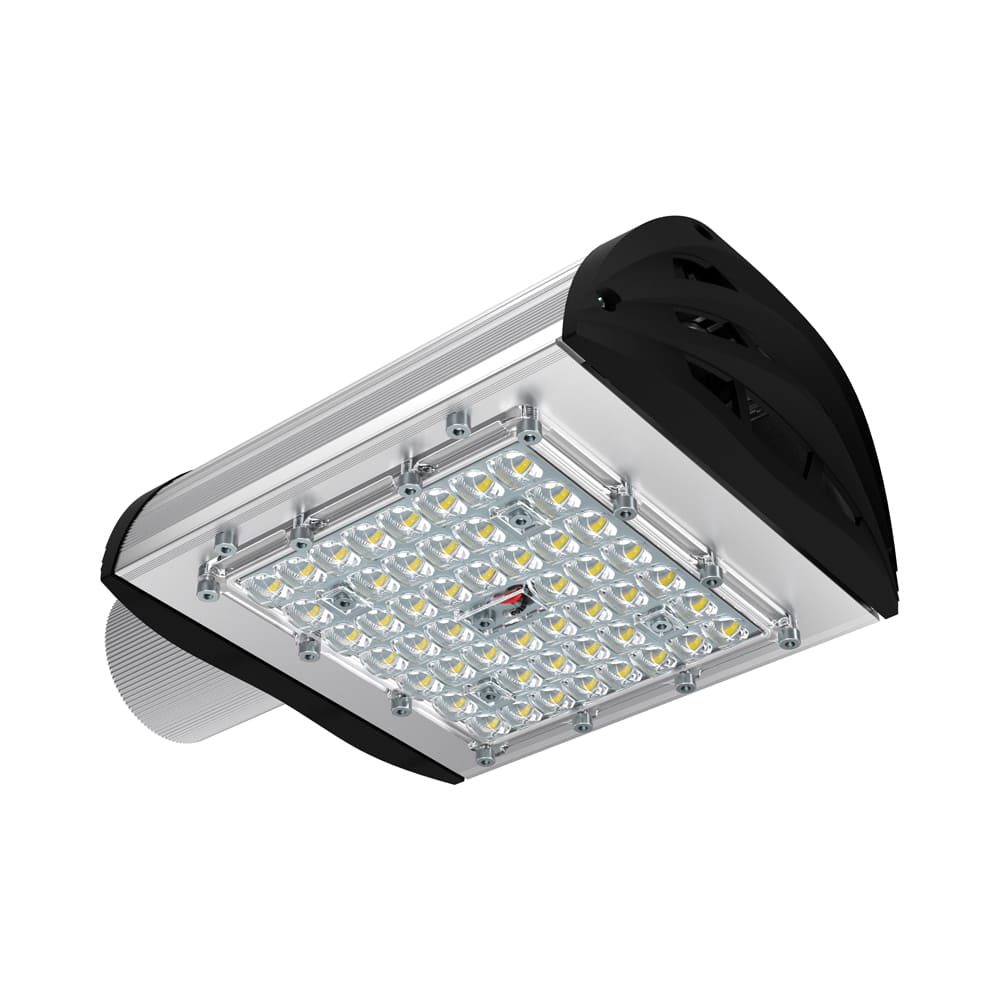

Магистраль v3.0 МЛ 60 Экстра CRI70 5000К 135х55°

Уличные светодиодные светильники Магистраль v3.0 Мультилинза 135х55 используются для освещения таких объектов как:

• Придомовые площадки многоквартирных домов.
• Территории садовых товариществ и проселочные дороги.
• Городские площади, парки и скверы.
• Территории предприятий.
Данная серия осветительных приборов имеет две модификации – Эко (энергоэффективность 139 Лм/Вт) и Экстра (энергоэффективность 165 Лм/Вт).
Основная отличительная особенность светильников – это возможность оперативно и просто осуществлять замену светодиодного модуля либо источника питания без необходимости снимать с опоры сам прибор.
Светодиодный модуль
Для изготовления алюминиевой светодиодной платы применена технология SMT. Высокая эффективность работы и ровное, не слепящее свечение обеспечиваются за счет большого количества светодиодов, равномерно размещенных на большой площади.
Работа светодиодов основана на «заниженных» относительно номинальных токах, благодаря чему срок эксплуатации светильника увеличивается.

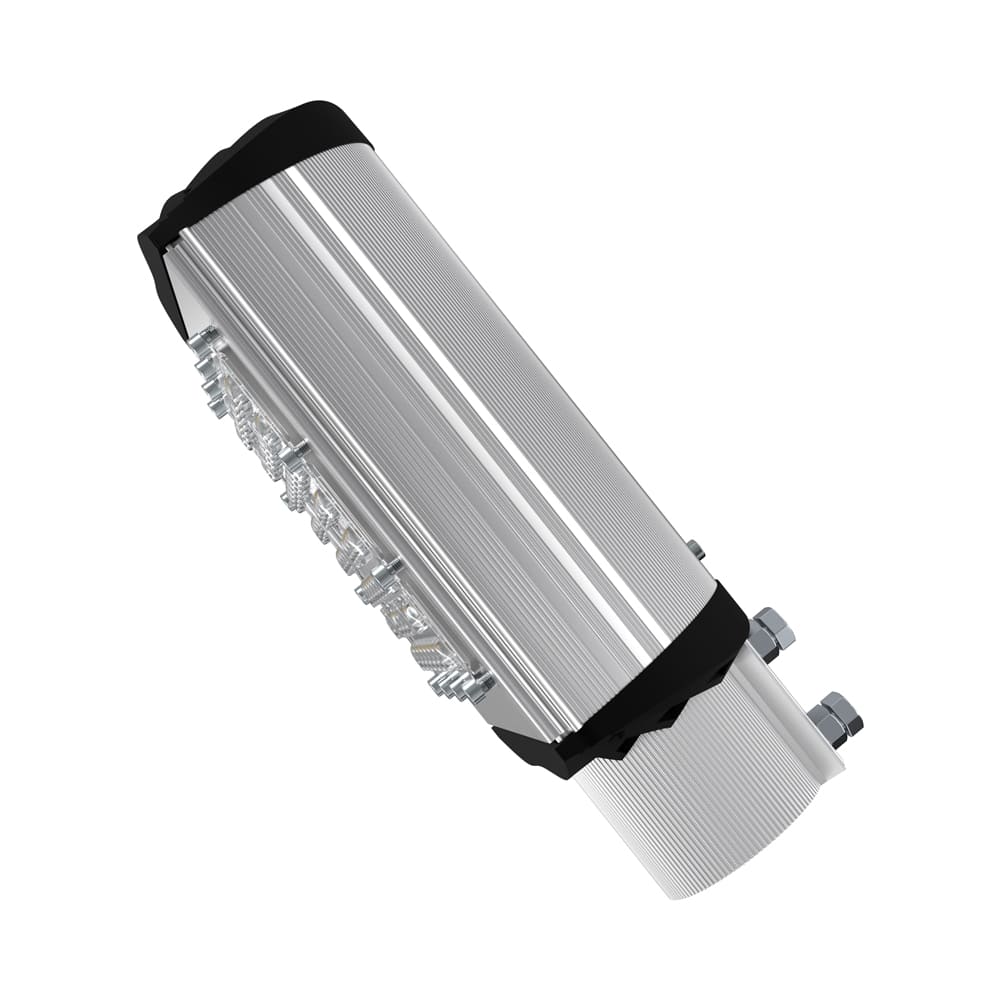

Корпус
В качестве материала для изготовления корпуса используется анодированный алюминий. Конструкция светильника состоит из трех основных элементов:
• Основание (здесь крепится светодиодный модуль). Рельефная поверхность имеет большую площадь и эффективно отводит от диодов тепло, не позволяя им перегреваться.
• Полукруглая крышка корпуса. Поскольку крышка гладкая, на светильнике не скапливается грязь, а также снег и листья.
• Консоль для монтажа.
Источник питания
Источник питания размещен внутри светильника. Его корпус выполнен из металла, что обеспечивает необходимую прочность и защищает от неблагоприятных воздействий окружающей среды. Корпус заполнен теплопроводящим составом. Защита от возможных помех и скачков напряжения в сети – до 6 кВ.

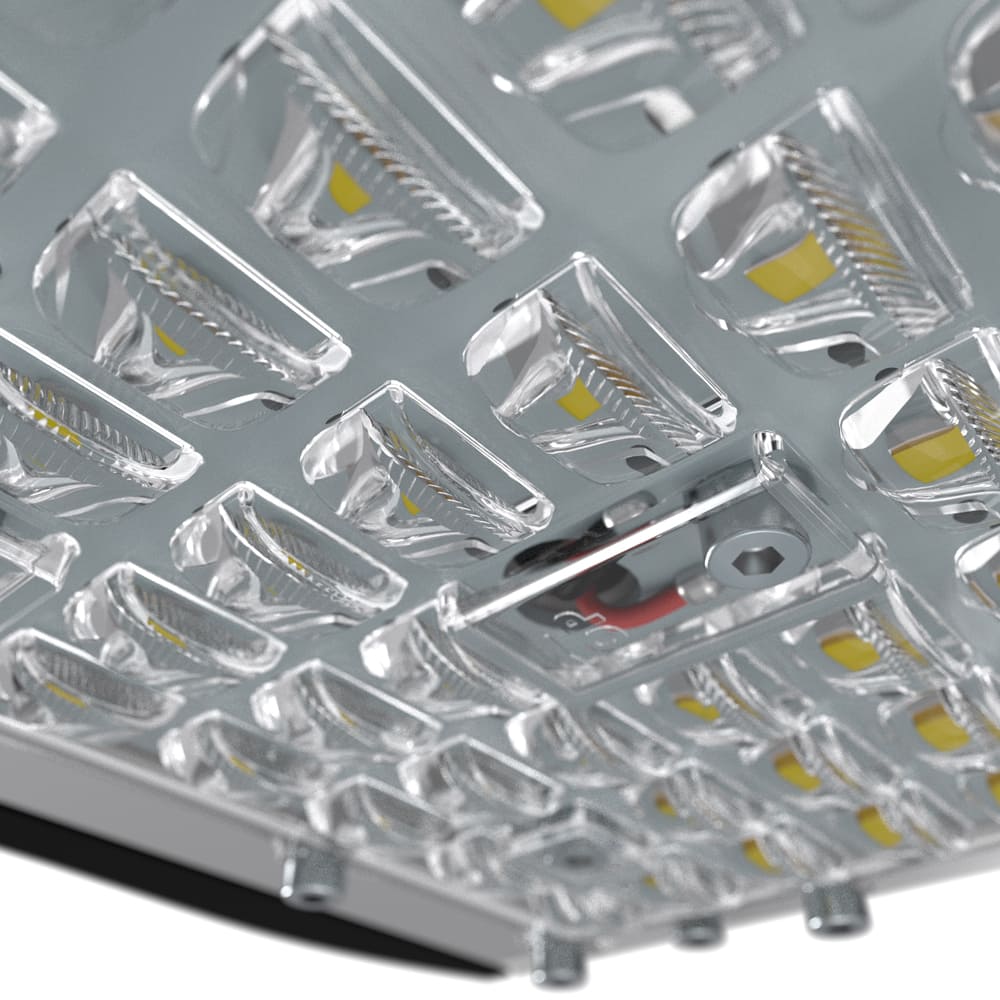

Линза
Для изготовления линзы используется УФ-стабилизированный поликарбонат. С течением времени он не теряет своих свойств и сохраняет внешний вид, не тускнеет и не желтеет.

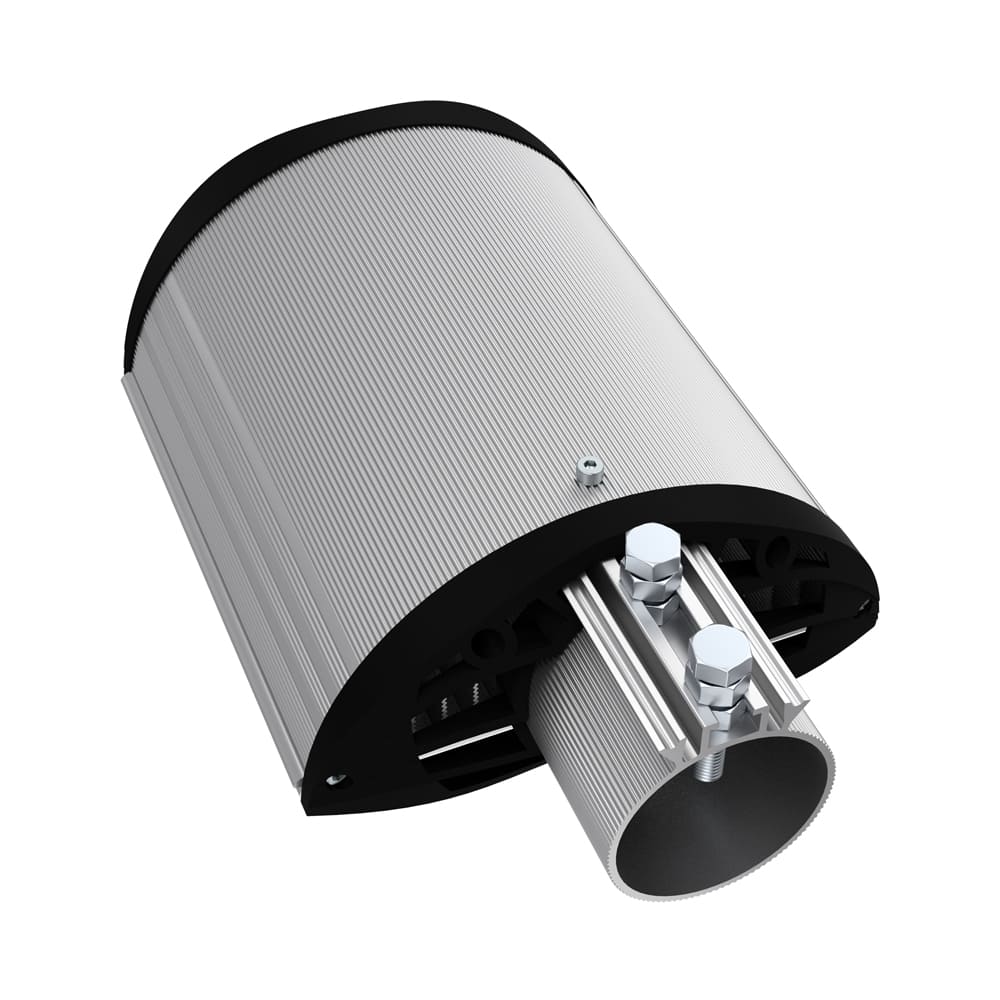

Крепление
Установка светильников осуществляется с помощью специальной консоли. Возможность регулировки по углу наклона не предусмотрена.

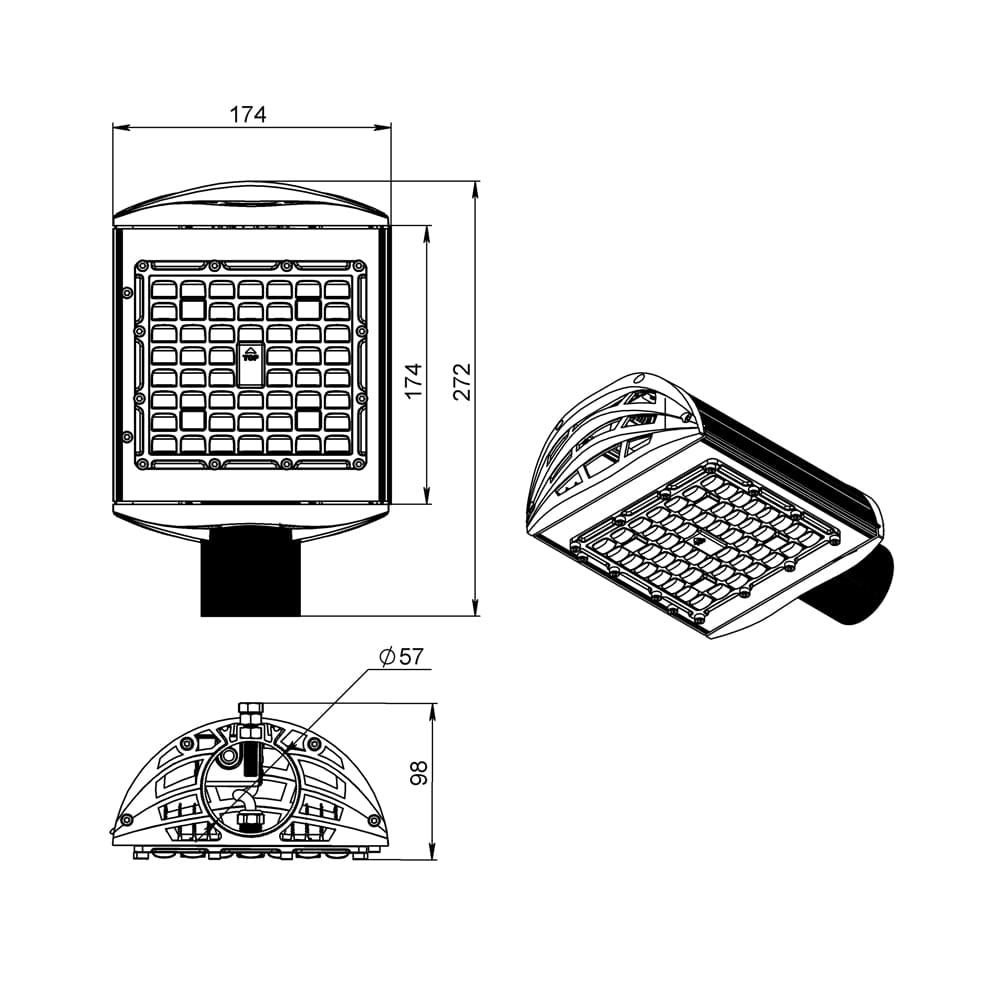

Габаритный чертеж

Документы и файлы

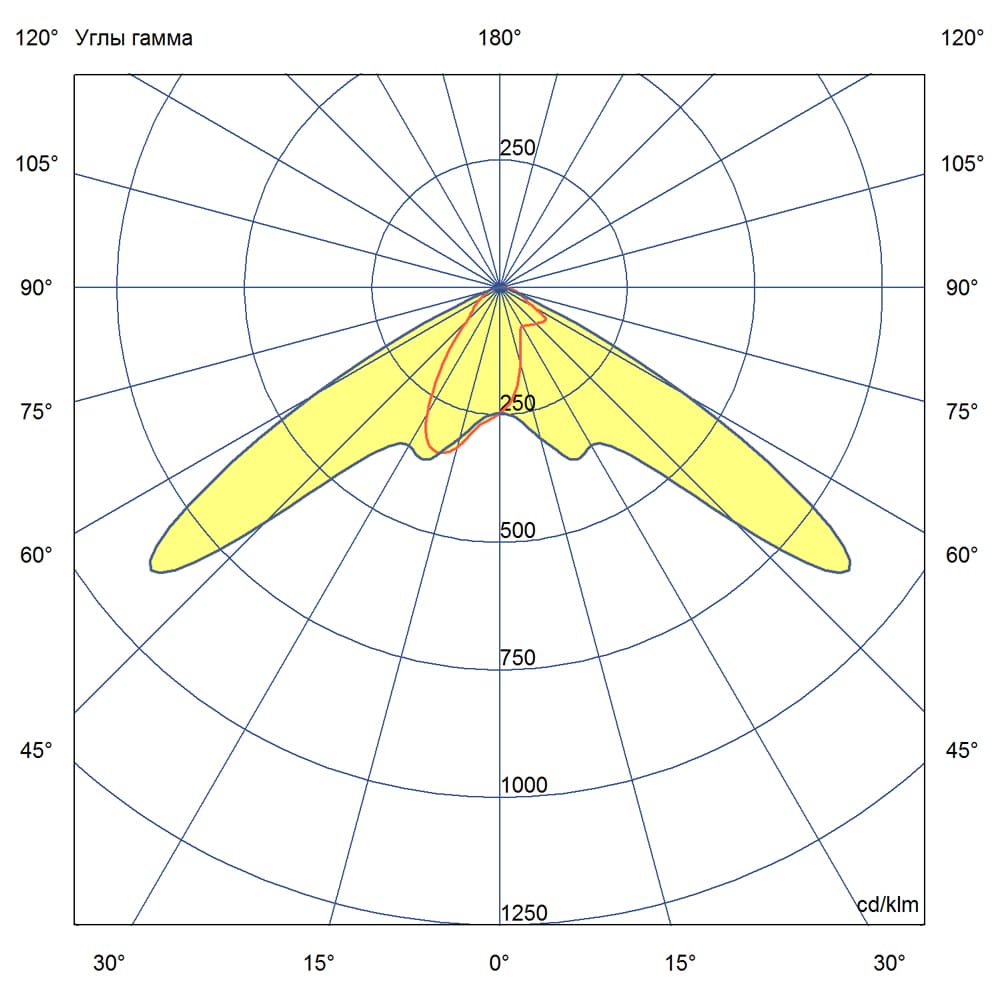

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	~176-264
Материал корпуса	Экструдированный сплав алюминия
Масса брутто, кг	2
Световой поток, [лм]	9600
Световая отдача, [лм/Вт]	160
Цветовая температура, [К]	5000
Тип кривой силы света	Широкая боковая
Угол излучения, [°]	135х55
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	70
Мощность, [Вт]	60
Коэффициент мощности (Pf), не менее	0,98
Тип питания	AC
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -60 до +50
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP67
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ1
Рекомендуемая высота установки, [м]	5-30
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	272х174х98
Масса, [кг]	1,8
Тип крепления	Консоль
Материал оптического элемента	УФ-стабилизированный поликарбонат
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	I
Длина упаковки, [см]	28,6
Ширина упаковки, [см]	16,6
Высота упаковки, [см]	13,1
Объём упаковки, [м³]	0,006
Количество в упаковке, [шт.]	1
Стойкость к микросекундным импульсам большой энергии, L-N, [кВ]	6
Стойкость к микросекундным импульсам большой энергии, L/N-Pe, [кВ]	15
Тип установки	Консольный
