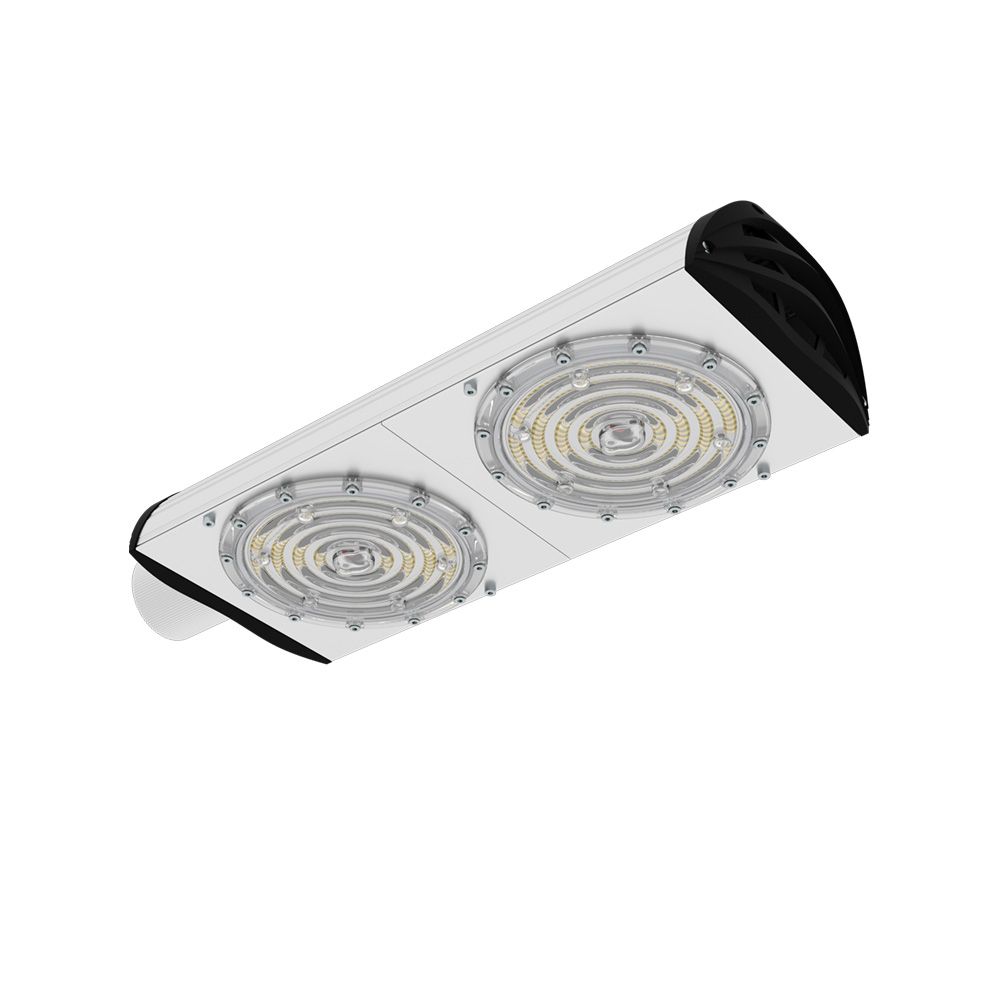

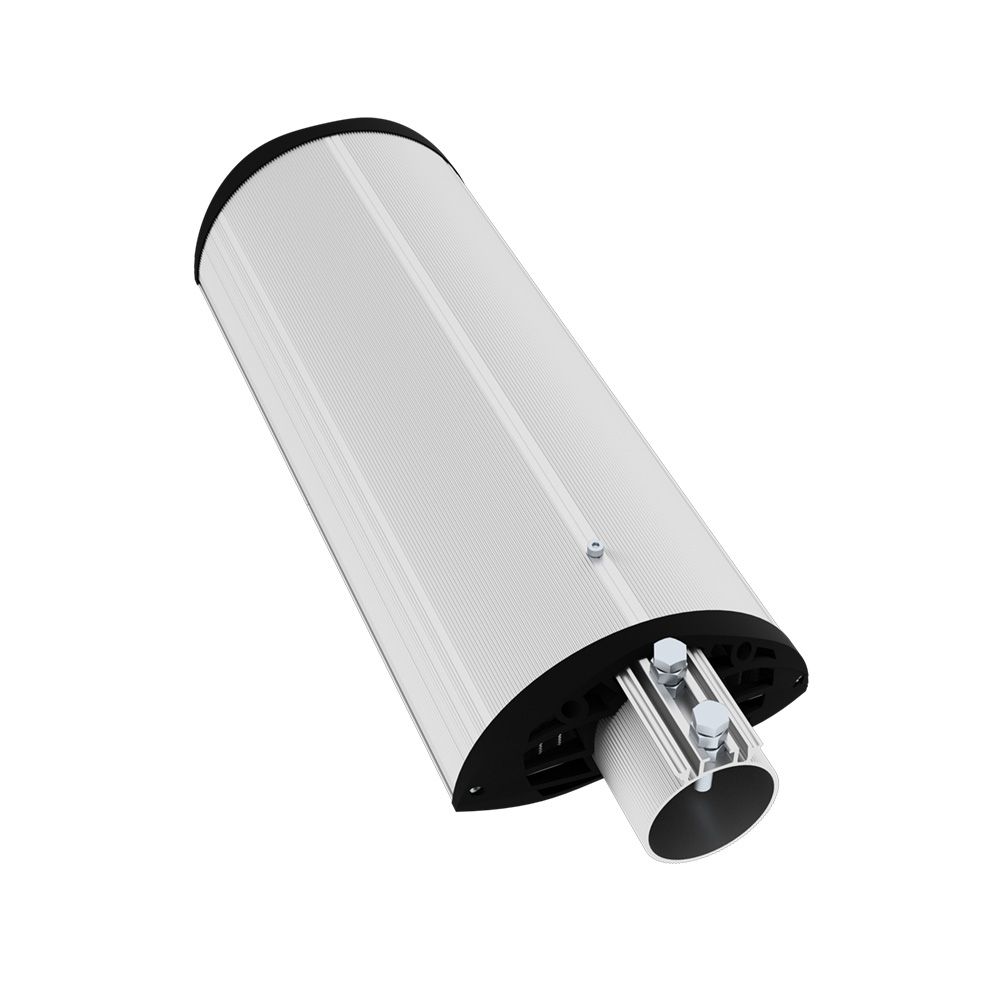

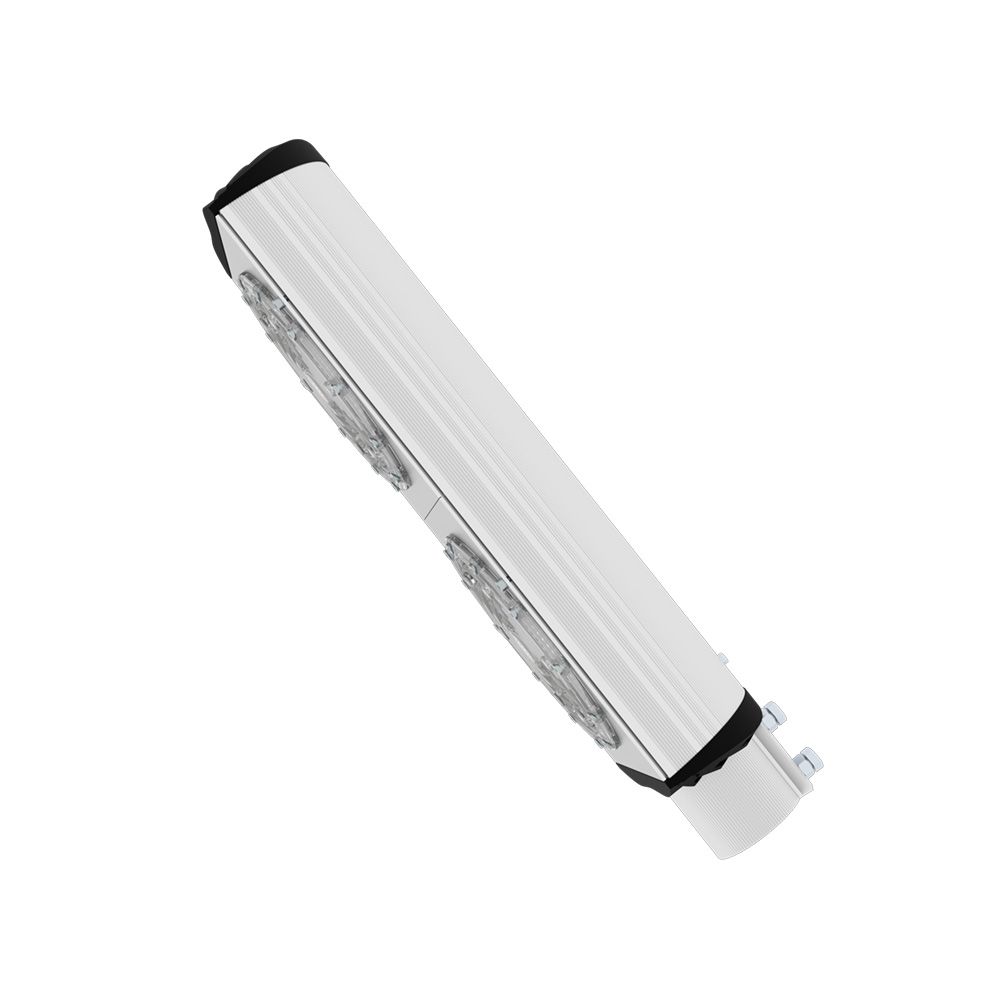

Магистраль v3.0 МЛ 120 CRI70 3000К 120°

Светодиодные светильники Магистраль v3.0 Мультилинза 155х70 оптимально подходят для наружного освещения: • Автомобильных дорог, шоссе и магистралей. • Городских скверов, парков и площадей. • Придомовых территорий многоквартирных домов. • Дорог в садовых товариществах и коттеджных поселках. Серия включает две модификации светильников на выбор: • Эко – обладает средним показателем энергоэффективности в 154 Лм/Вт. • Экстра – энергоэффективность 160 Лм/Вт. Особенность данной серии осветительных приборов – быстрая и простая замена светодиодного модуля и источника питания без необходимости демонтировать сам светильник. Светодиодный модуль В основе изготовления светодиодной платы лежит технология SMT. Благодаря равномерному размещению достаточного количества светодиодов на большой площади обеспечивается высокая эффективность осветительного прибора. Функционирование диодов основано на токах ниже номинальных, что положительным образом сказывается на продолжительности и стабильности работы светильника. Корпус Корпус осветительного прибора выполнен из анодированного алюминия. Конструктивно он состоит из трех элементов: • Основание, где закреплен светодиодный модуль. За счет рельефной поверхности тепло быстро и эффективно отводится от диодов, не позволяя им перегреваться. • Гладкая крышка корпуса полукруглой формы, на ней не собираются грязь, снег и листья. • Монтажная консоль. Источник питания Размещен внутри светильника, имеет корпус из металла, заполнен теплопроводящим составом. Защита от возможных помех и скачков в сети составляет до 6 кВ. Линза Светостабилизированный поликарбонат, из которого изготовлена линза, не желтеет, не тускнеет и не трескается с течением времени даже при минусовых температурах. Крепление Монтаж светильников осуществляется на специальную консоль. В данной серии угол наклона осветительных приборов не регулируется.

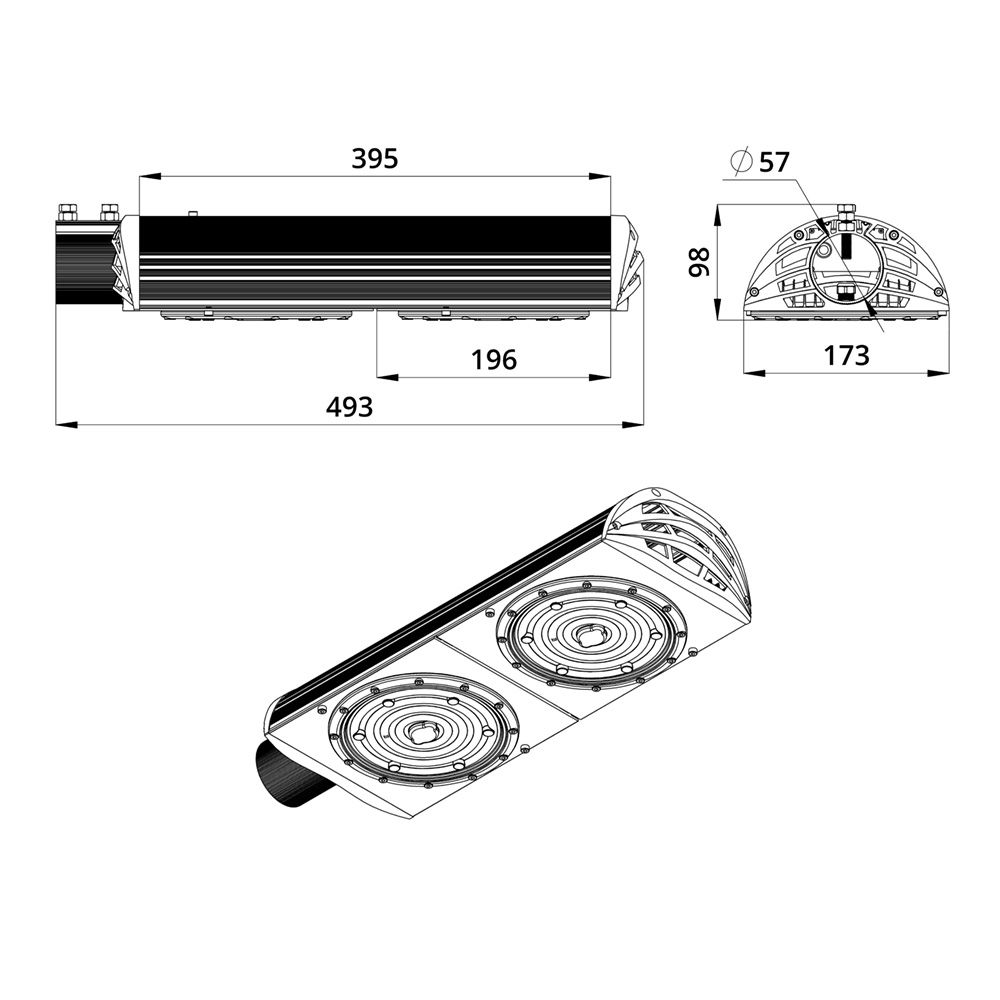

Габаритный чертеж

Документы и файлы

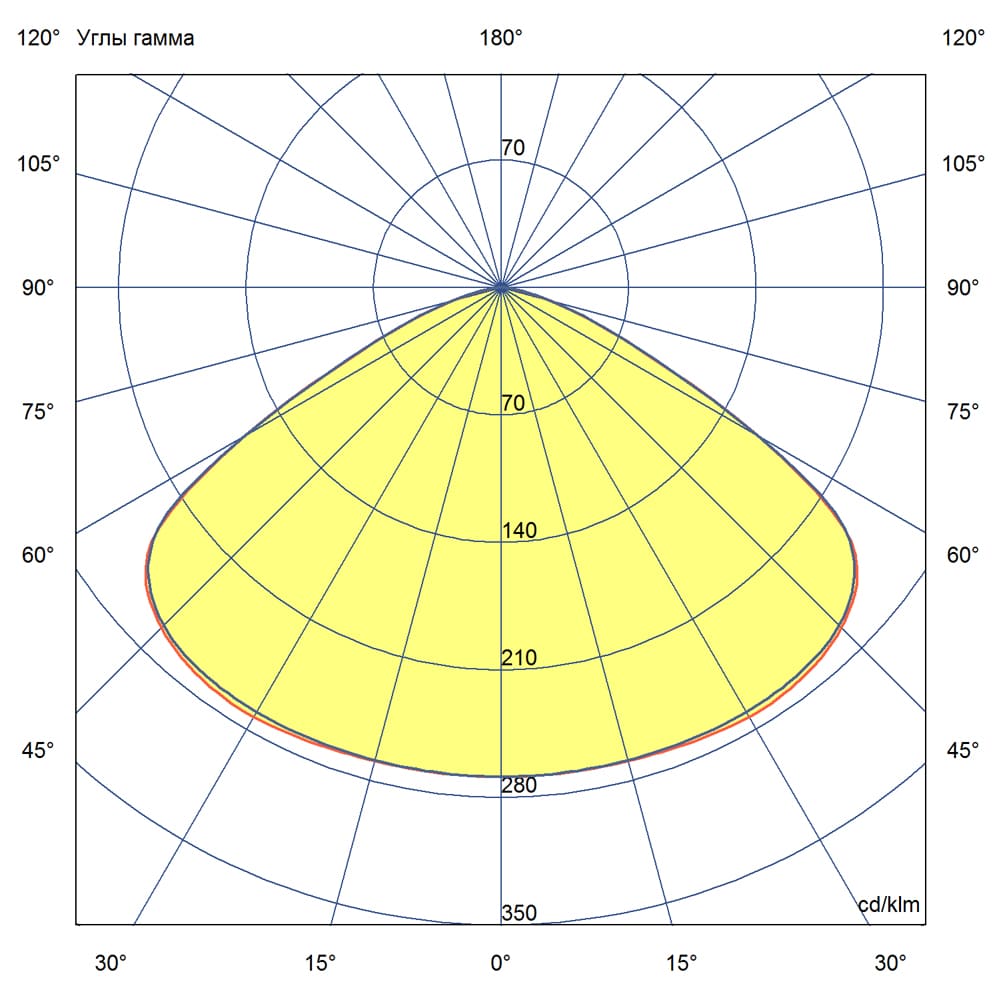

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	~176-264
Материал корпуса	Экструдированный сплав алюминия
Масса брутто, кг	3,6
Световой поток, [лм]	18240
Световая отдача, [лм/Вт]	152
Цветовая температура, [К]	3000
Тип кривой силы света	Косинусная
Угол излучения, [°]	120
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	70
Мощность, [Вт]	120
Коэффициент мощности (Pf), не менее	0.98
Тип питания	AC
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -60 до +50
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP67
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ1
Рекомендуемая высота установки, [м]	5-30
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	493х173х98
Масса, [кг]	3,4
Тип крепления	Консоль
Материал оптического элемента	УФ-стабилизированный поликарбонат
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	I
Длина упаковки, [см]	45,6
Ширина упаковки, [см]	18,5
Высота упаковки, [см]	10,7
Объём упаковки, [м³]	0.009
Количество в упаковке, [шт.]	1
Стойкость к микросекундным импульсам большой энергии, L-N, [кВ]	6
Стойкость к микросекундным импульсам большой энергии, L/N-Pe, [кВ]	10
Наличие гальванической развязки	есть
Тип установки	Консольный
