Магистраль v2.0 МЛ 100 CRI70 5000К 135х55°

Уличные светодиодные светильники Магистраль v2.0 Мультилинза 135×55 используются для освещения объектов разного назначения: • Проезжие части в садовых товариществах и коттеджных поселках. • Дворовые территории многоквартирных домов. • Зоны рекреации – парки, скверы, набережные. • Прилегающие к заводам и цехам территории. Данная серия осветительных приборов характеризуется низкой стоимостью за люмен, выпускается в двух модификациях: • Эко – характеризуются энергоэффективностью в 143 Лм/Вт; • Экстра – энергоэффективность приборов составляет 161 Лм/Вт. Светодиодный модуль Плата для светодиодов алюминиевая, производится по технологии SMT. Равномерное распределение большого количества диодов по всей площади дает ровный, насыщенный и не слепящий свет. Светодиоды работают на токах ниже номинальных. Это способствует увеличению продолжительности работы светильника. Корпус Рельефный корпус из анодированного алюминия эффективно отводит излишки тепла. Источник питания Металлический корпус источника питания залит теплопроводящим компаундом. Такое решение снижает нагрев электронных компонентов, а также повышает стабильность и длительность работы источника. Защита от скачков напряжения составляет до 6 кВ. В светильниках, мощность которых составляет менее 60 Вт, источник питания располагается внутри консоли для крепежа. В осветительных приборах 80 Вт и больше применяются источники с наружным типом исполнения, они размещаются на корпусе. Линза Для изготовления линзы используется светостабилизированный поликарбонат. Материал устойчивый, сохраняет свои свойства в широком температурном диапазоне и не боится воздействия неблагоприятных факторов внешней среды, таких как дождь, снег и прямые солнечные лучи. Крепление Монтаж приборов производится на специальную консоль с круглым сечением. Угол наклона в данной серии светильников не регулируется.

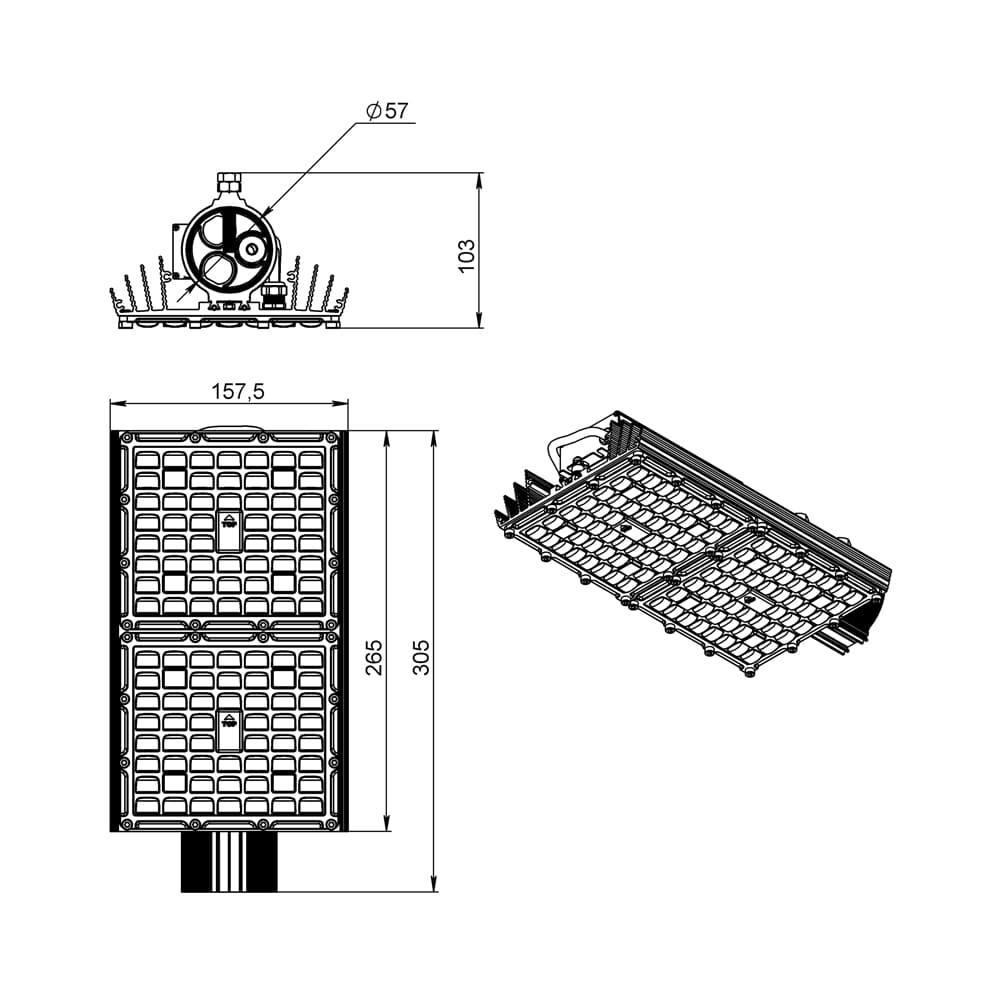

Габаритный чертеж

Документы и файлы

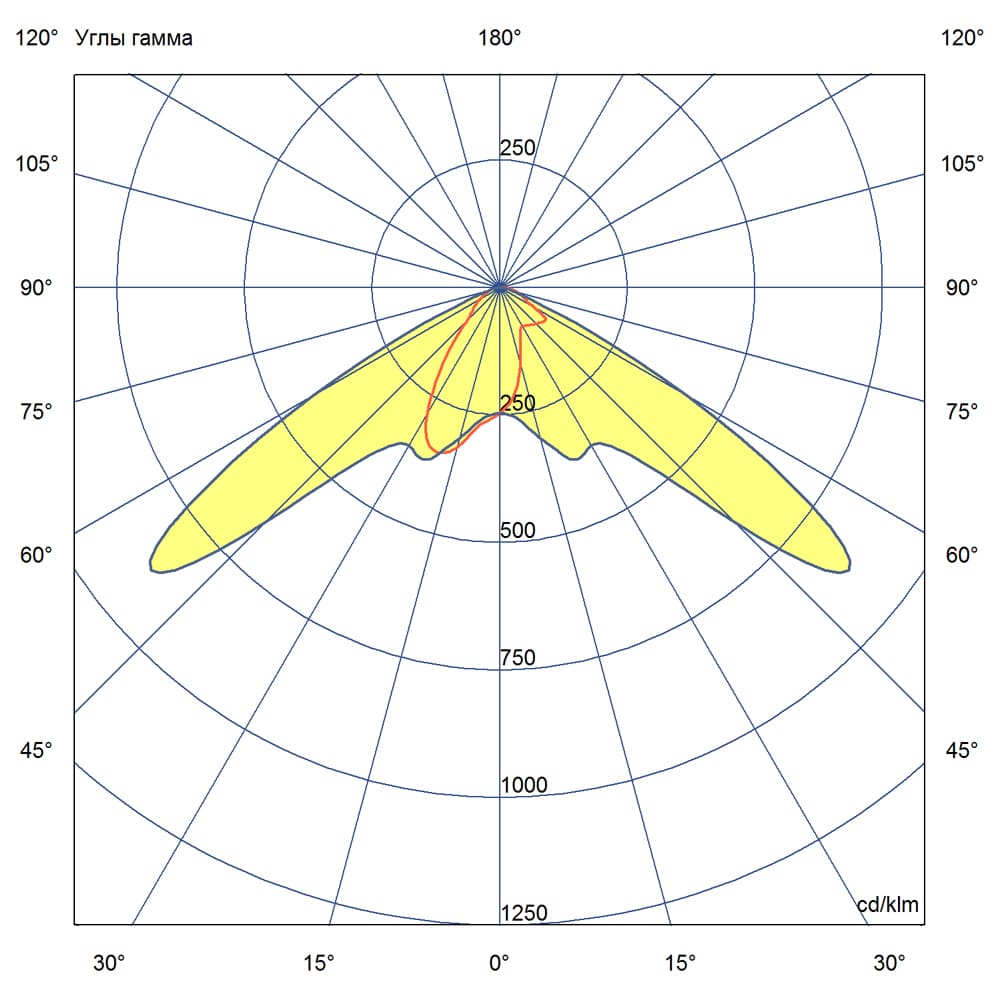

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	~176-264
Материал корпуса	Экструдированный сплав алюминия
Световой поток, [лм]	13500
Световая отдача, [лм/Вт]	135
Цветовая температура, [К]	5000
Тип кривой силы света	Широкая боковая
Угол излучения, [°]	135х55
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	70
Мощность, [Вт]	100
Коэффициент мощности (Pf), не менее	0.98
Тип питания	AC
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -60 до +50
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP67
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ1
Рекомендуемая высота установки, [м]	5-30
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	305х158х103
Масса, [кг]	2,2
Тип крепления	Консоль
Материал оптического элемента	УФ-стабилизированный поликарбонат
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	I
Объём упаковки, [м³]	0.006
Количество в упаковке, [шт.]	1
Стойкость к микросекундным импульсам большой энергии, L-N, [кВ]	6
Стойкость к микросекундным импульсам большой энергии, L/N-Pe, [кВ]	10
Наличие гальванической развязки	есть
Тип установки	Консольный
