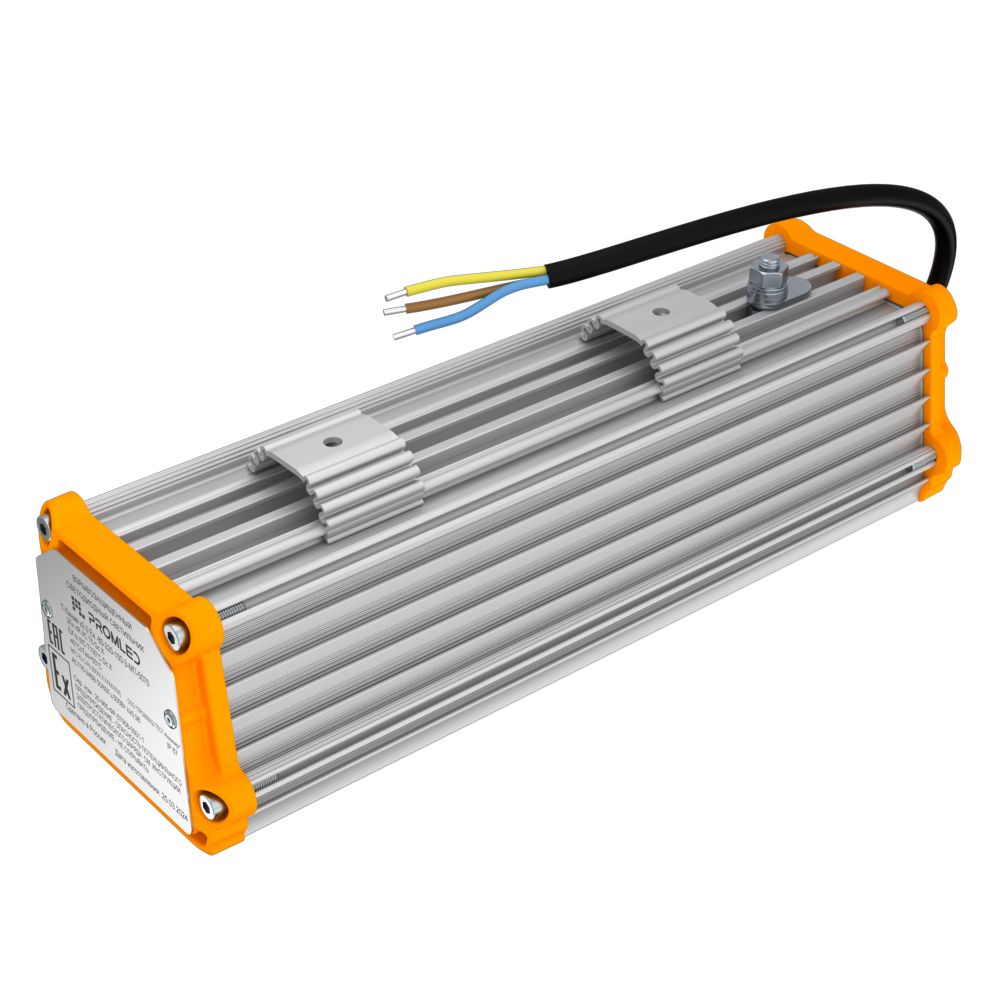

Т-Линия v2.0 Ex - 20 - 220 - 025 - З - МП - 4070

Линейка «Т-Линия v2.0 Ex» — светодиодные светильники для освещения взрывоопасных зон класса 2. По классификации электрооборудования изделие относится к категории повышенной надежности против взрыва. Серия отличается широкой вариативностью исполнений: базовое, низковольтное, с резервным питанием, с поддержкой аналогового интерфейса 0–10 В или цифрового протокола DALI. Модульная архитектура конструкции позволяет перекрыть диапазон мощностей от 10 до 600 Вт в рамках единой серии. При необходимости организации электрической разводки светильник комплектуется взрывозащищенной распределительной коробкой. Взрывозащита Маркировка: 2 Ex nR IIC T6 Gc X / Ex tc IIIC T85C Dc X. Корпус Экструдированный профиль из анодированного алюминия с торцевыми металлическими крышками на силиконовых уплотнениях. Развитое оребрение наружной поверхности обеспечивает интенсивный отвод тепла. Степень защиты от пыли и влаги — IP66. Диапазон рабочих температур: −40…+50 °С. Светодиодный модуль Платы собраны по технологии поверхностного монтажа (SMT) с использованием высокоэффективных светодиодов. Оптика Светильники можно укомплектовать разными видами светопропускающих элементов: рассеивателем из УФ-стабилизированного поликарбоната (прозрачным, опаловым, микропризматическим) или закаленным стеклом (прозрачным или матовым). Для исполнений с прозрачным рассеивателем предусмотрен расширенный выбор угловых характеристик за счет индивидуальных линз из ПММА, устанавливаемых на каждый светодиод: 10°, 15°, 25°, 50°, 90°, 10×70°, 30×50°. Блок питания Драйверы оснащены схемой подавления высокоэнергетических микросекундных импульсных перенапряжений. Монтаж Поддерживаются следующие способы крепления: тросовый подвес, подвес на винт-петлю, крепление на шпильку, трубу (консоль) или кронштейн, а также быстро фиксирующая защелка J-Hook.

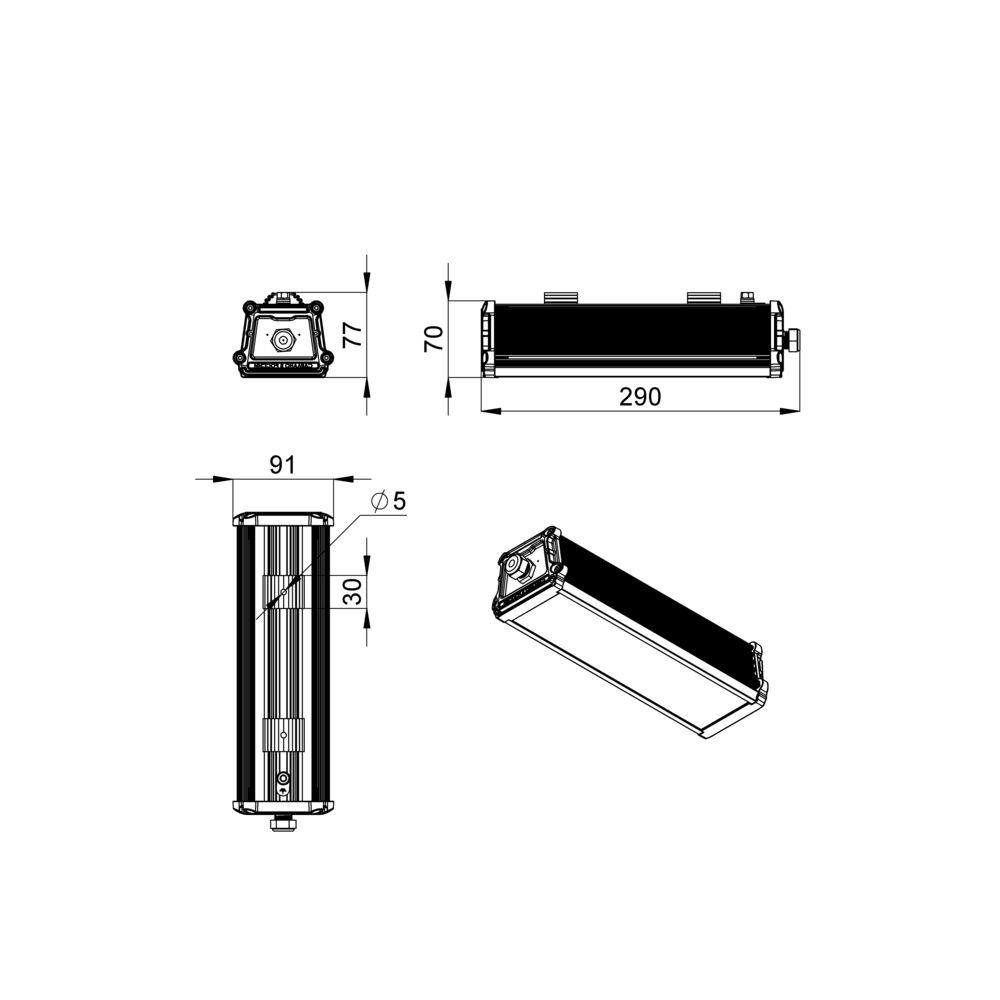

Габаритный чертеж

Документы и файлы

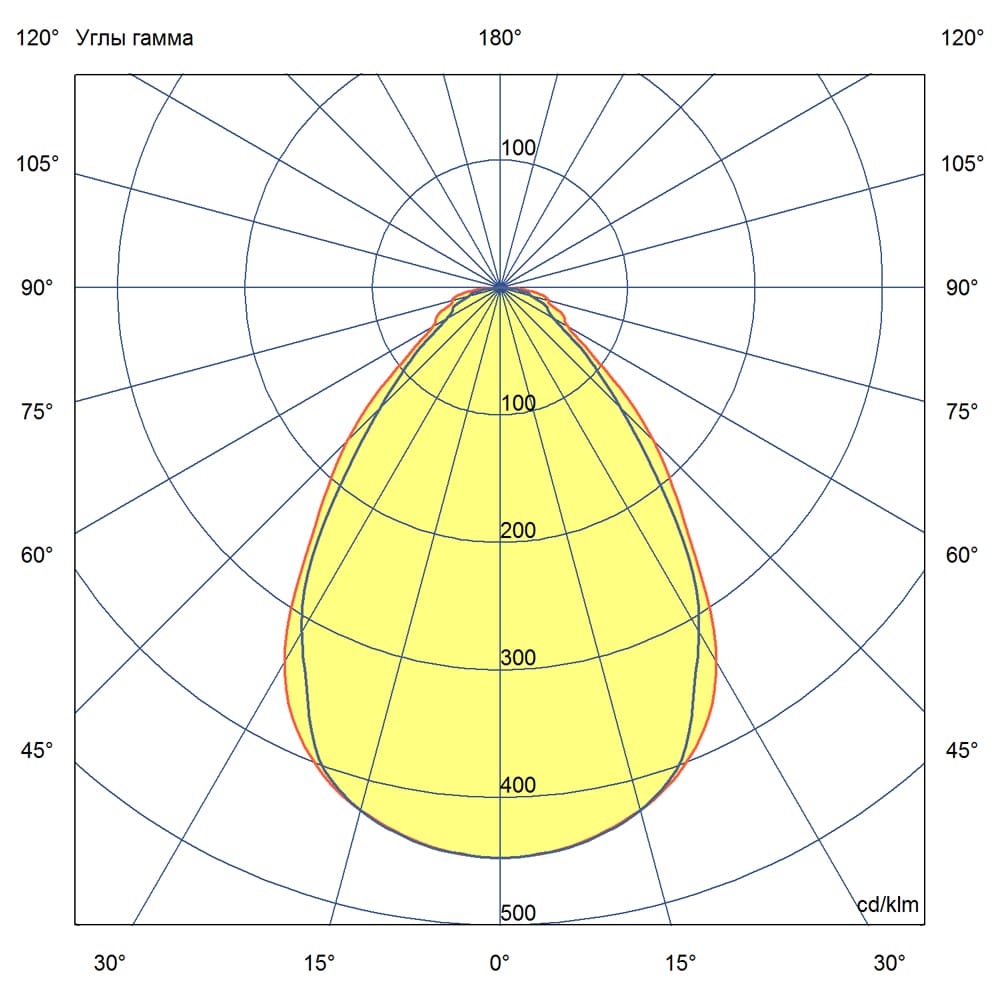

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	~176-264
Материал корпуса	Экструдированный сплав алюминия
Световой поток, [лм]	2200
Световая отдача, [лм/Вт]	110
Цветовая температура, [К]	4000
Тип кривой силы света	Косинусная
Угол излучения, [°]	80
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	70
Мощность, [Вт]	20
Коэффициент мощности (Pf), не менее	0.98
Тип питания	AC
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -40 до +50
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP66
Климатическое исполнение (по ГОСТ 15150-69)	У1
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	290х91х77
Масса, [кг]	1
Тип крепления	Защелка (J-Hook)
Материал оптического элемента	УФ-стабилизированный поликарбонат
Размер резьбы под взрывозащищённый кабельный ввод:	-
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	I
Объём упаковки, [м³]	0.004
Количество в упаковке, [шт.]	1
Тип рассеивателя	Микропризма
Материал рассеивателя	УФ-стабилизированный поликарбонат
Маркировка взрывозащиты при температуре от -40°C до +50°C:	2Ex nR IIC T6 Gc X Ex tc IIIC T85°C Dc X
Тип установки	Консольный
