Т-Линия Компакт 35 600мм CRI70 4000К Микропризма

Линейные светодиодные светильники серии «Т-Линия Компакт» предназначены для освещения: производственных цехов и промышленных зон; помещений автосалонов и станций технического обслуживания; мастерских разного профиля; спорткомплексов и аналогичных объектов. Модельный ряд отличается легкостью, современным дизайном и высокой эффективностью светоотдачи. В линейку входят модели различной длины — от 250 до 2000 мм. Корпус Корпус выполнен методом экструзии из алюминия с анодированием, что гарантирует защиту от коррозии. Благодаря невысокой мощности моделей необходимость в массивных охлаждающих ребрах отсутствует, поэтому корпус имеет минимальные габариты и небольшой вес. Герметичность (IP67) обеспечивается литым уплотнителем из силикона, размещенным между торцевыми крышками из пластика и корпусом. Светодиодный модуль В моделях применяются светодиодные планки, смонтированные на алюминиевых подложках с использованием SMT-монтажа. Планки расположены максимально близко к рассеивающей поверхности для минимизации потерь светового потока. Рассеиватель Для достижения оптимального светораспределения предусмотрено несколько типов рассеивателей из пластика, стабилизированного к ультрафиолету: микропризматический, опаловый и прозрачный. Это позволяет создавать комфортную освещенность с незначительными потерями света. Блок питания Высокоэффективные драйверы интегрированы непосредственно в корпус светильника. Монтаж Предусмотрены разные способы установки: стандартное крепление типа J-Hook (на защелках); дополнительные варианты: монтаж на кронштейнах, подвес на тросах или фиксация с помощью винтов-петель. Также доступна функция последовательного соединения светильников в непрерывную линию (до 20 единиц).

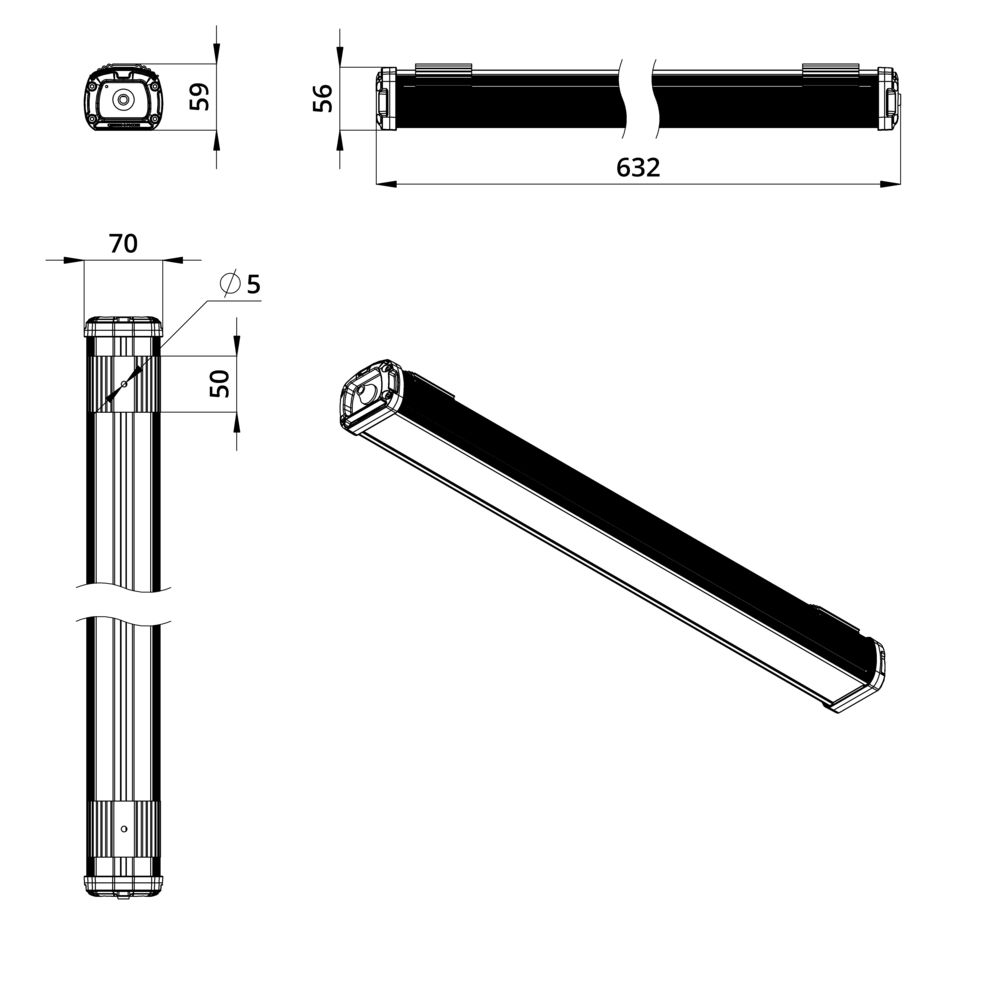

Габаритный чертеж

Документы и файлы

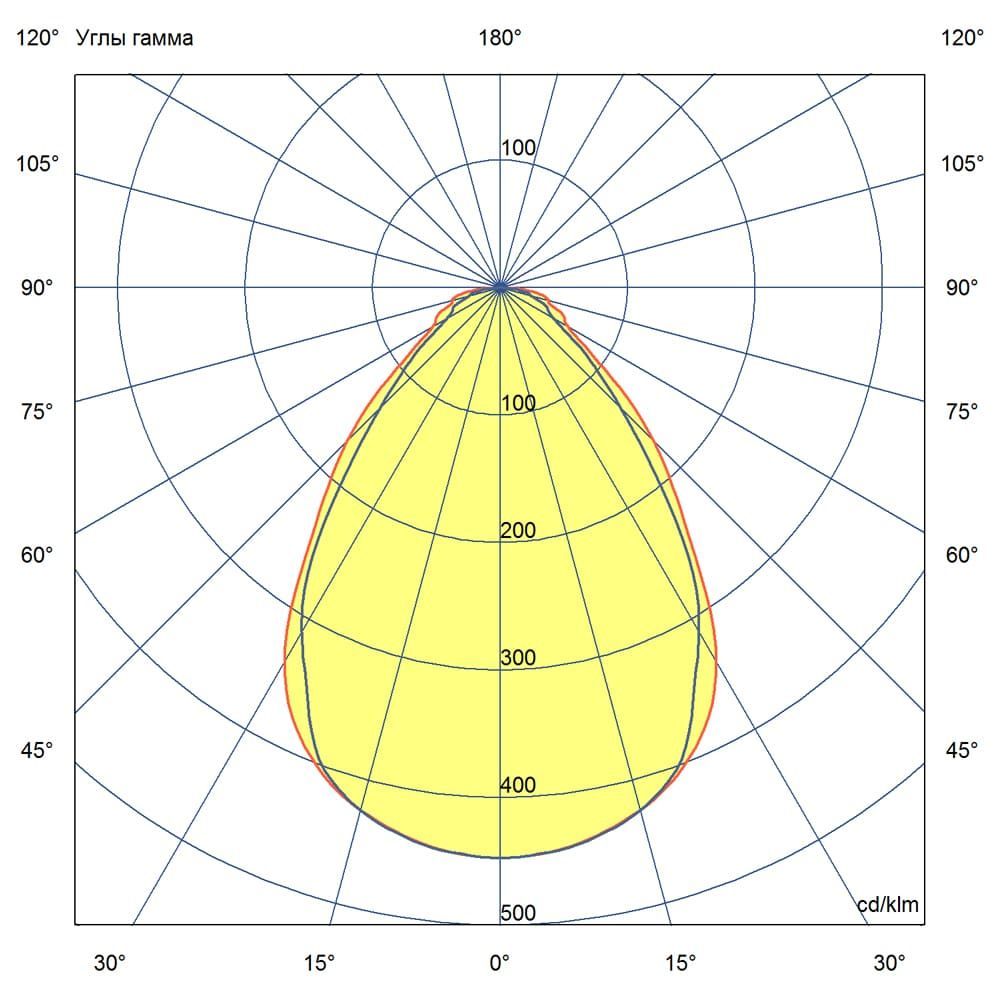

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	~176-264
Материал корпуса	Экструдированный сплав алюминия
Световой поток, [лм]	4670
Световая отдача, [лм/Вт]	133
Цветовая температура, [К]	4000
Тип кривой силы света	Косинусная
Угол излучения, [°]	80
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	70
Мощность, [Вт]	35
Коэффициент мощности (Pf), не менее	0.98
Тип питания	AC
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -50 до +50
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP67
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ2
Рекомендуемая высота установки, [м]	2-12
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	632×70×59
Масса, [кг]	1,1
Тип крепления	Защелка (J-Hook)
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	I
Объём упаковки, [м³]	0.026
Количество в упаковке, [шт.]	8
Тип рассеивателя	Микропризма
Материал рассеивателя	УФ-стабилизированный поликарбонат
Наличие гальванической развязки	есть
Тип установки	Консольный
