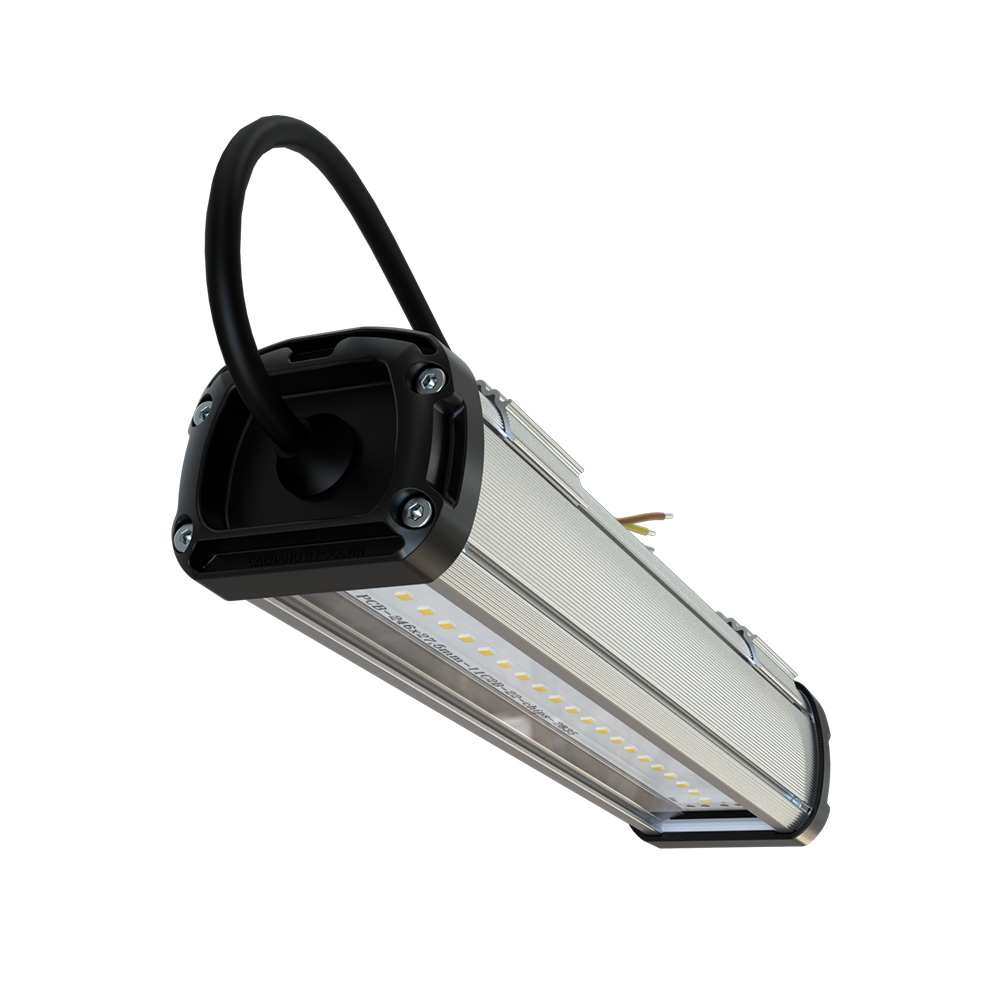

Т-Линия Компакт 10 250мм Эко 12~24В AC/DC CRI70 4000К Прозрачный

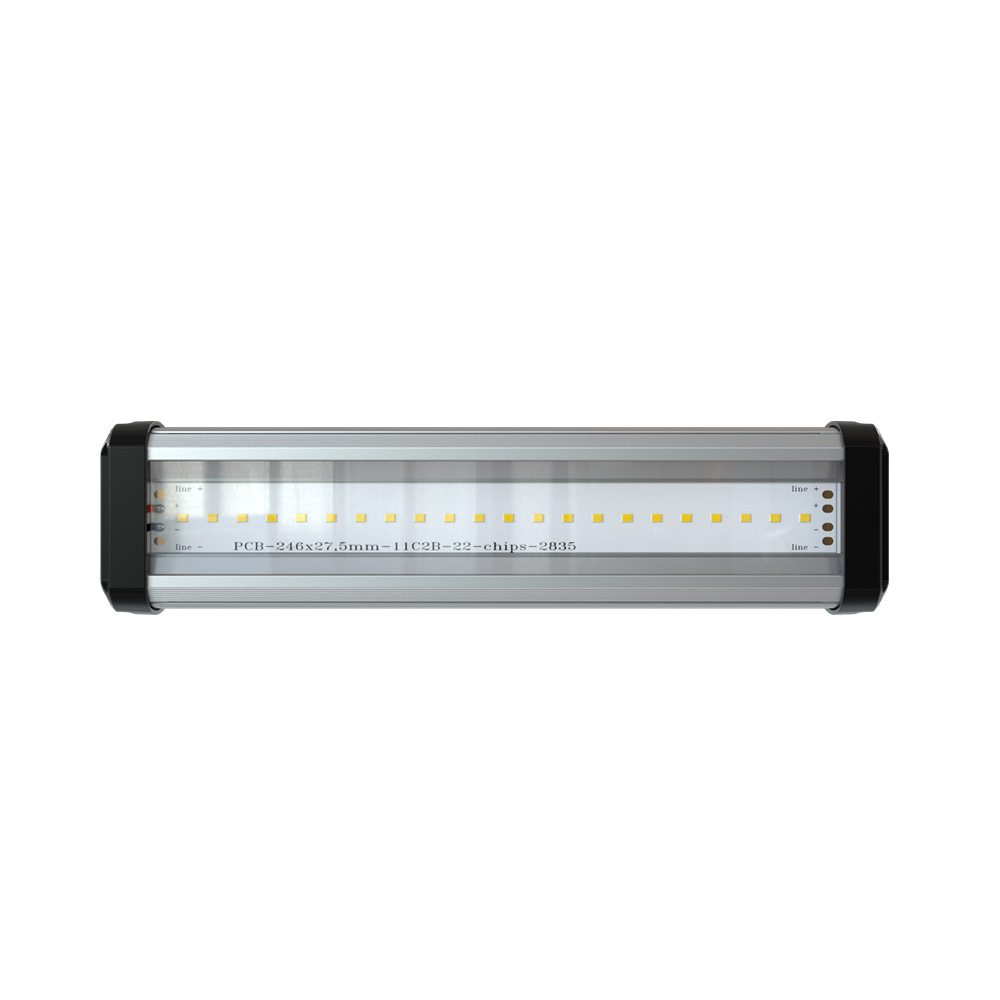

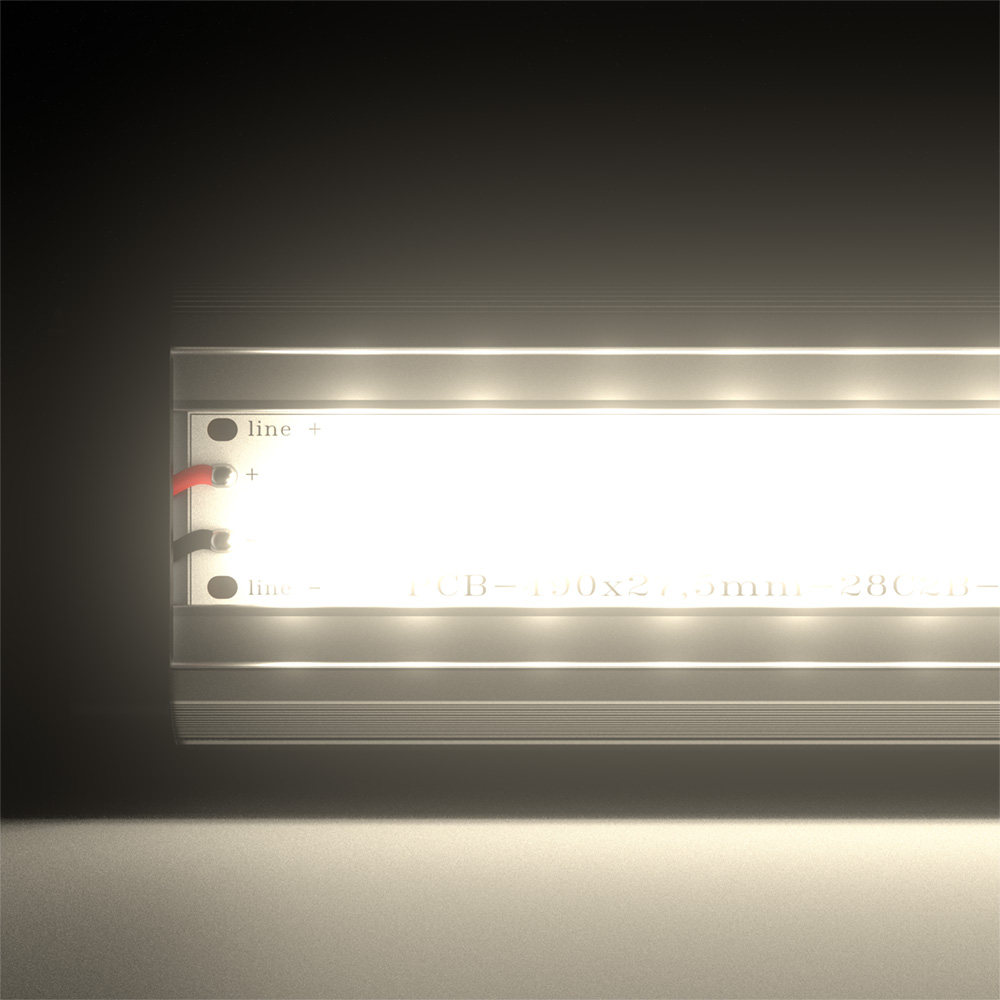

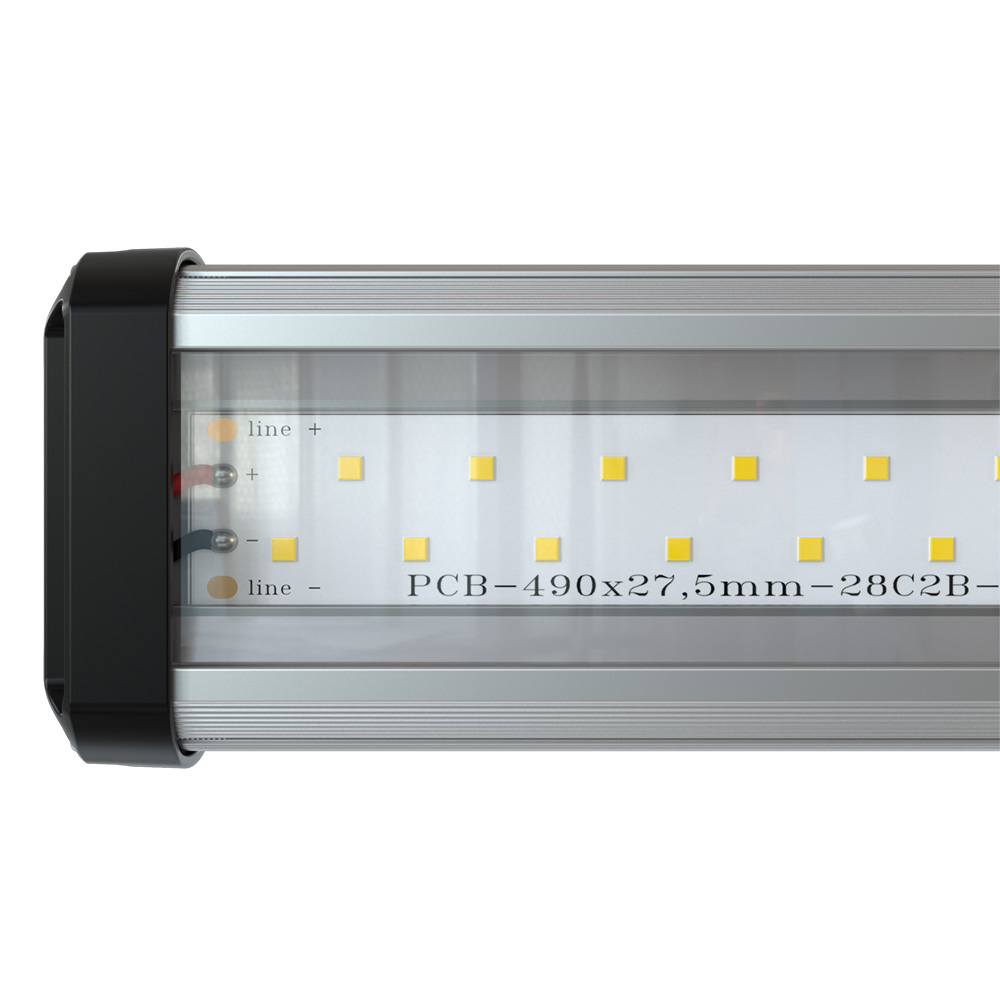

Линейные низковольтные светильники «Т-Линия Компакт Низковольтный» Данная серия разработана для освещения отдельных зон на промышленных объектах и в других местах, где применение стандартного напряжения 220 В ограничено или запрещено. Устройства соответствуют III классу защиты от поражения электрическим током. Основные параметры Мощность: от 10 до 60 Вт. Световая эффективность: 110–164 лм/Вт. Световой поток: 1100–9750 лм. Корпус Изготовлен из экструдированного алюминия с анодированным покрытием, обеспечивающим защиту от коррозии. Так как светильники рассчитаны на сравнительно небольшую мощность, необходимость в развитых радиаторных ребрах отсутствует, что позволило сделать конструкцию более легкой и компактной. Высокая степень защиты от пыли и влаги (IP67) достигается за счет литого силиконового уплотнителя, установленного между торцевыми крышками из пластика и алюминиевым профилем. Светодиодный модуль Применяются светодиодные линейки на алюминиевой основе, изготовленные по технологии SMT. Плата расположена максимально близко к рассеивателю, что способствует снижению потерь светового потока. Источник питания Драйверы доступны в двух диапазонах напряжения: 12–24 В и 36–48 В. Возможна работа как от переменного, так и от постоянного тока. Рассеиватель Используются различные варианты поликарбонатных рассеивателей с УФ-стабилизацией: микропризматический, опаловый и прозрачный. Каждый тип обеспечивает равномерное и комфортное освещение при минимальных потерях света. Крепление и монтаж Реализовано несколько вариантов установки: базовое решение — крепление J-Hook (защелка); дополнительно: установка на кронштейн, подвес на тросах или монтаж с применением винтов-петель.

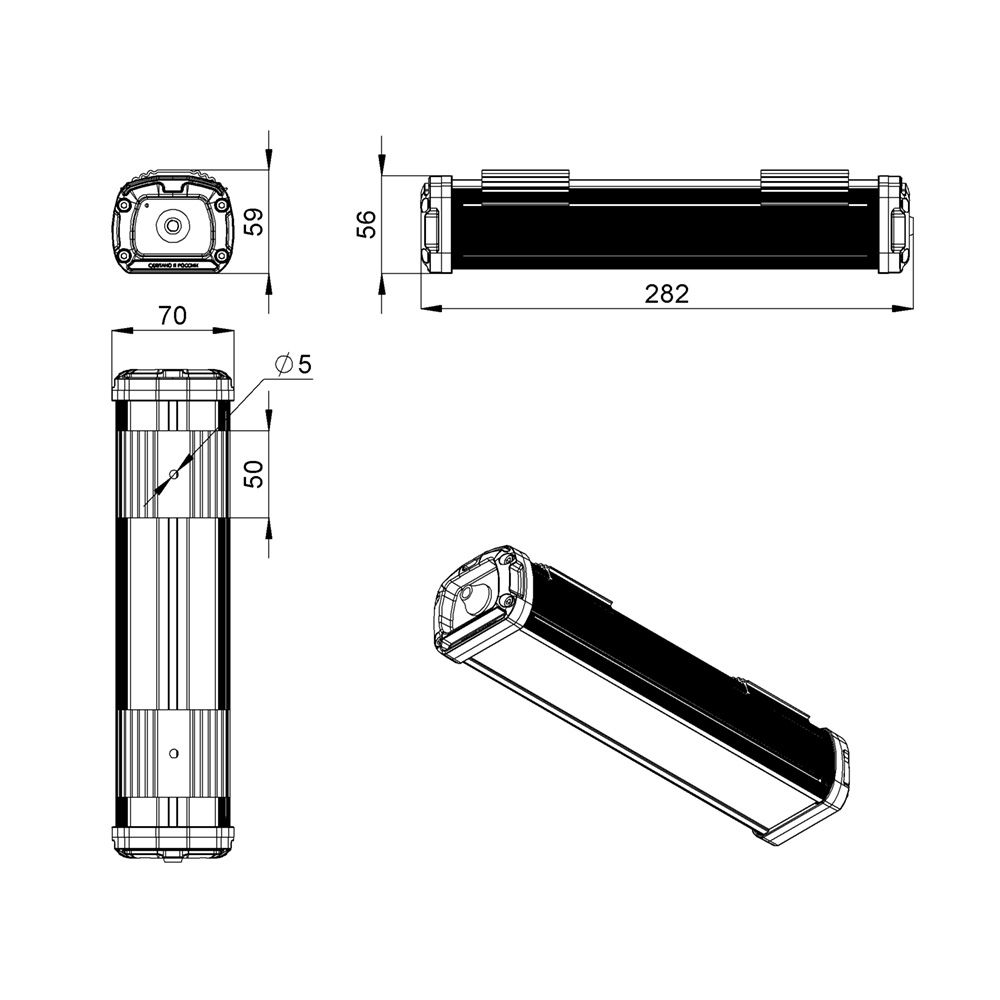

Габаритный чертеж

Документы и файлы

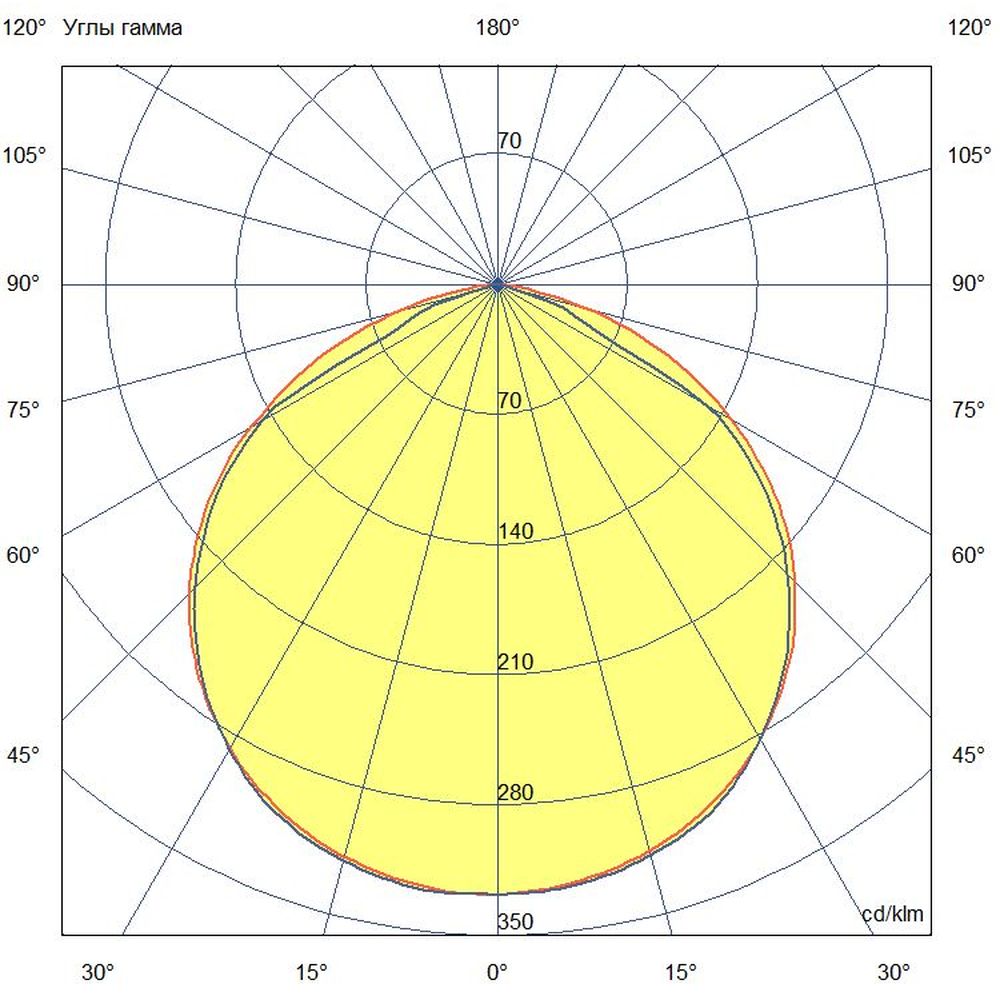

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	12-24
Материал корпуса	Экструдированный сплав алюминия
Световой поток, [лм]	1610
Световая отдача, [лм/Вт]	161
Цветовая температура, [К]	4000
Тип кривой силы света	Косинусная
Угол излучения, [°]	120
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	70
Мощность, [Вт]	10
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -40 до +50
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP67
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ2
Рекомендуемая высота установки, [м]	2-12
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	3
Габаритные размеры, не более, [мм]	282х70х59
Масса, [кг]	0,5

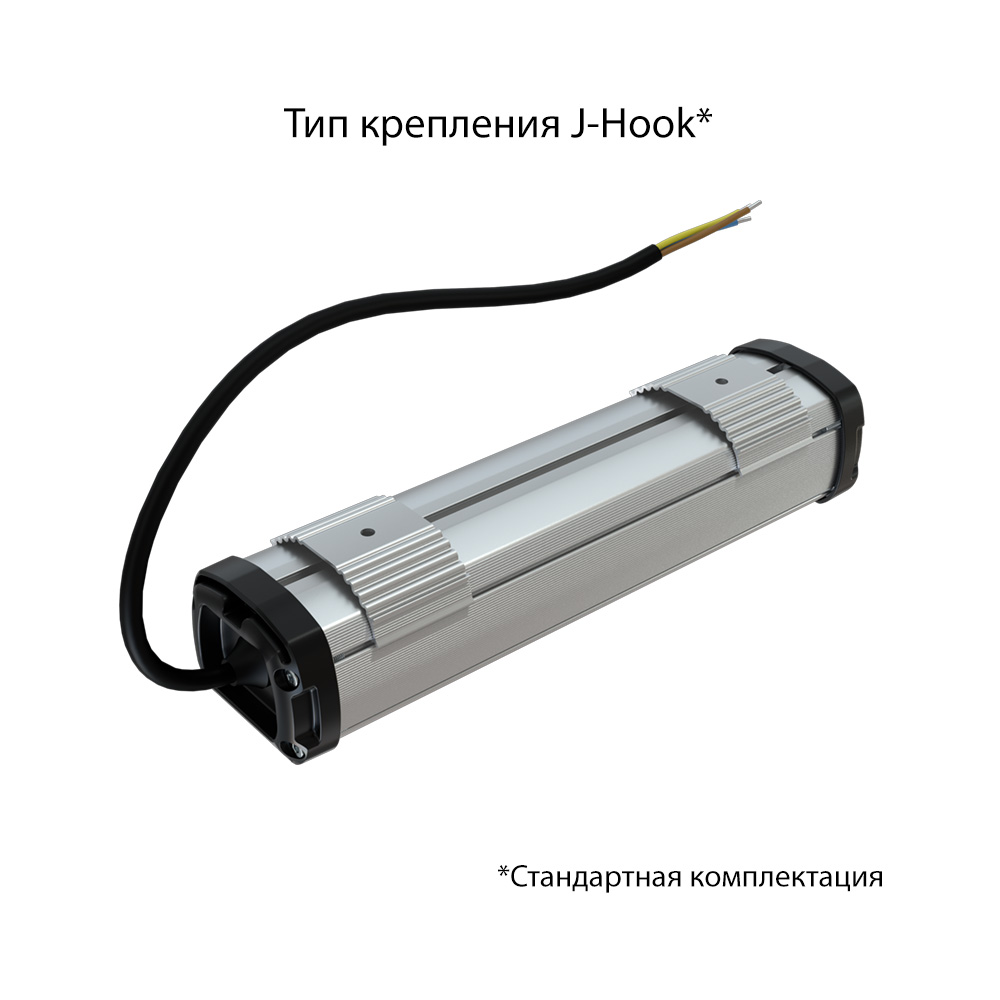

Тип крепления	Защелка (J-Hook)
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	III
Количество в упаковке, [шт.]	1
Тип рассеивателя	Прозрачный
Материал рассеивателя	УФ-стабилизированный поликарбонат
Наличие гальванической развязки	есть
Тип установки	Консольный
Производитель светодиодов	Epistar
