Профи v2.0 - 100 - К - 1245О - Ex

Светильники Профи v2.0 Ex относятся к взрывозащищенным, благодаря чему их можно использовать для создания систем освещения на промышленных площадках разных направлений деятельности: • газо- и нефтепереработка; • производство минеральных удобрений; • производство топлива и т.п. Светильники данной серии имеют сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011. Осветительные приборы взрывозащитного исполнения маркируются следующим образом: • до 80 Вт – 1Ex d mb IIC T6 Gb X / 1Ex tb IIIC T85°C Db X; • 100 Вт – 1Ex d mb IIC T5 Gb X / 1Ex tb IIIC T105°C Db X. Общие характеристики • Для установки светодиодов в светильниках используется технология СОВ. • Корпус выполнен из анодированного алюминия. Он имеет большую площадь поверхности за счет наличия ребер и изгибов. В силу такой конструкции корпуса обеспечивается эффективное отведение тепла от диодов. • Для безопасного подключения светильника к сети предусмотрена коммутационная коробка, защищенная от взрывов. Она имеет 3 отверстия M20 для подсоединения взрывозащищенных кабельных вводов, благодаря чему есть возможность транзитного подключения. • Источник питания светильника защищен от кратковременных скачков напряжения. • Для создания мягкого освещения на светильники данной серии можно установить рассеиватель. Кроме того, осветительные приборы можно дополнительно укомплектовать отражателем для создания защитного угла и снижения эффекта ослепления. • Для изготовления линзы используется боросиликатное стекло. В процессе эксплуатации светильника стекло не теряет своей прозрачности, не меняет цвет. Также оно устойчиво к царапинам. • В базовой комплектации для крепления светильников предусмотрен рым-болт. Опционально в качестве крепежа можно использовать кронштейн.

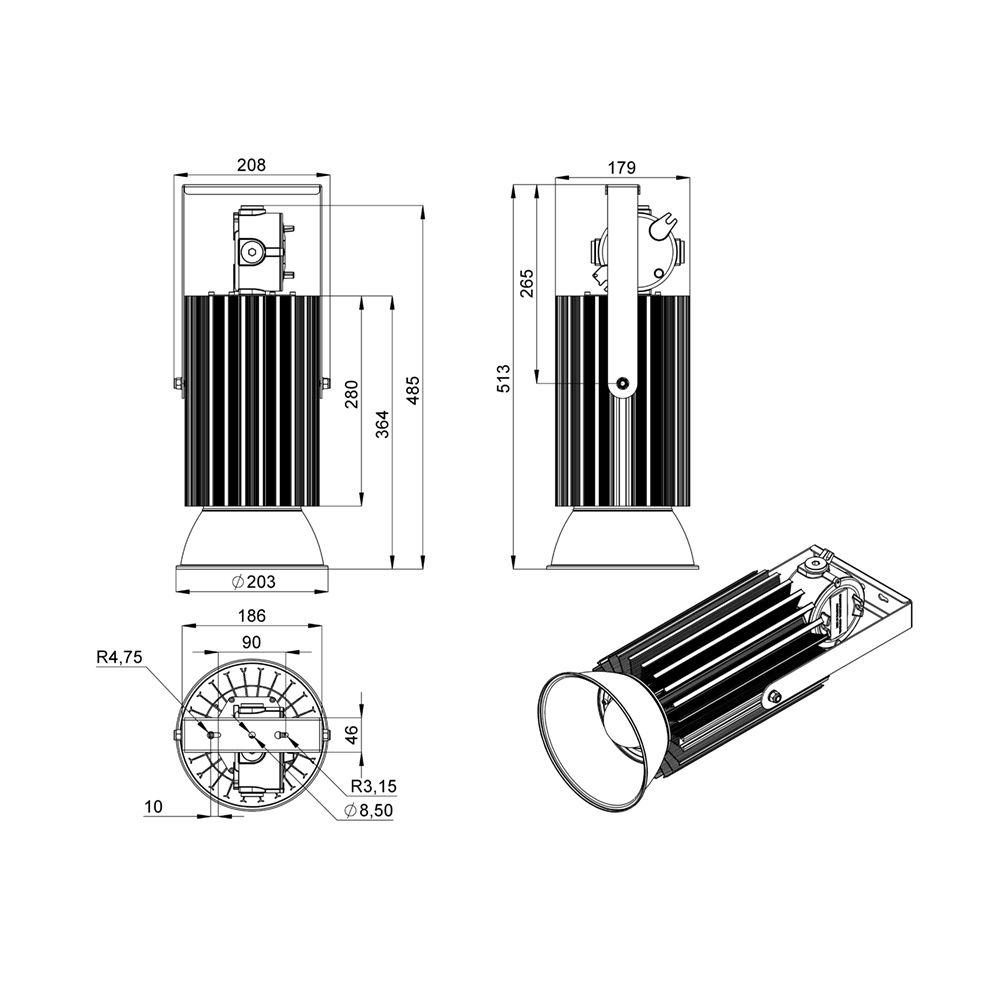

Габаритный чертеж

Документы и файлы

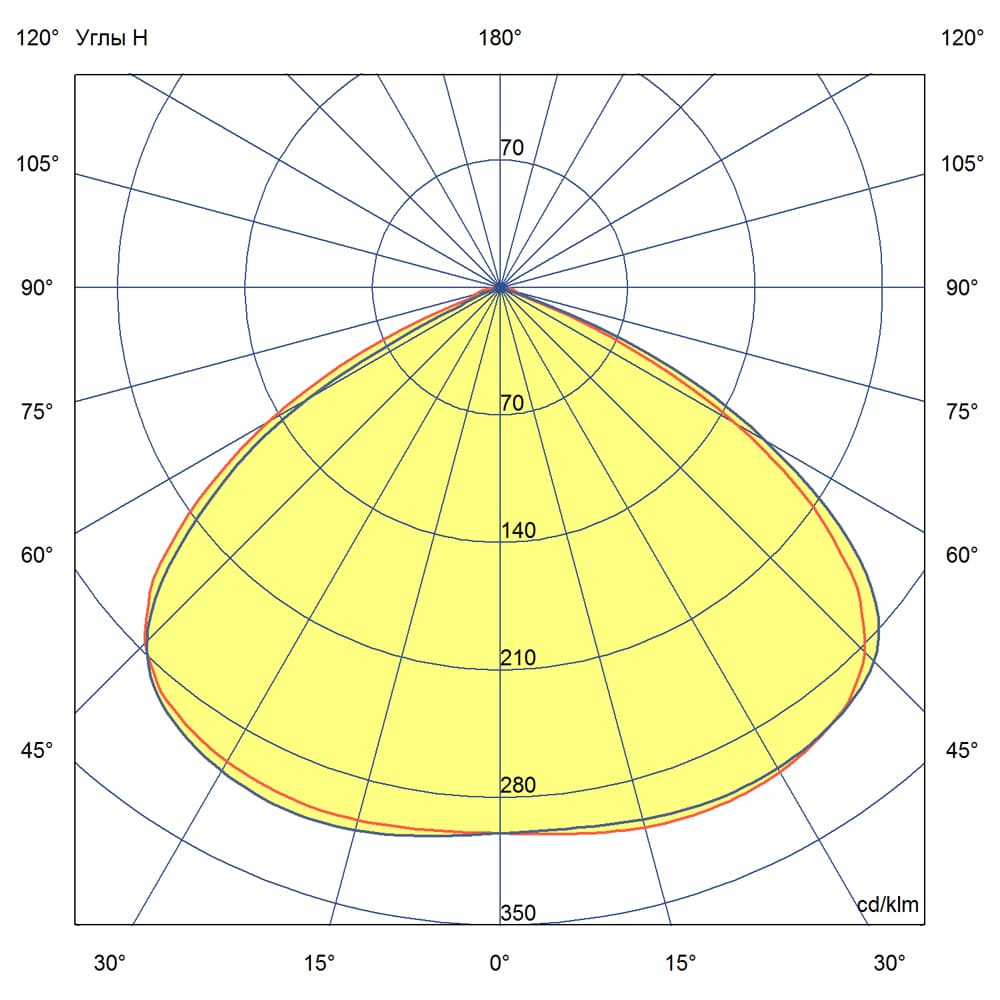

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	~176-264
Материал корпуса	Экструдированный сплав алюминия
Масса брутто, кг	6,9
Световой поток, [лм]	12610
Световая отдача, [лм/Вт]	126
Цветовая температура, [К]	4500
Тип кривой силы света	Косинусная
Угол излучения, [°]	120
Коэффициент пульсации (Кп), не более, [%]	1
Индекс цветопередачи (CRI), не менее	70
Мощность, [Вт]	100
Коэффициент мощности (Pf), не менее	0.98
Тип питания	AC
Частота напряжения электропитания, [Гц]	50
Температура эксплуатации, [°С]	от -60 до +50
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP66
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ1
Рекомендуемая высота установки, [м]	3-30
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	513×208×203
Масса, [кг]	6,4
Тип крепления	Поворотный кронштейн
Материал оптического элемента	Боросиликатное стекло
Размер резьбы под взрывозащищённый кабельный ввод:	M20x1,5
Кабельные вводы:	заказываются отдельно
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	I
Маркировка взрывозащиты при температуре от -60°C до +45°C:	-
Маркировка взрывозащиты при температуре от -60°C до +50°C:	1Ex db mb IIC T5 Gb X /Ex tb IIIC T100 °C Db X
Длина упаковки, [см]	46,8
Ширина упаковки, [см]	20,3
Высота упаковки, [см]	17,4
Объём упаковки, [м³]	0.017
Количество в упаковке, [шт.]	1
Наличие гальванической развязки	есть
Тип установки	Консольный
