Квантум 4 250мм RGB DMX-SPI

Полноцветные светильники «Квантум» для медиафасадов и архитектурной подсветки. Серия предназначена для создания управляемых световых инсталляций: от контурной подсветки зданий до формирования полноценных медиаэкранов на фасадах. Особенности серии Сегментированная конструкция с независимым управлением каждым участком позволяет выводить на поверхность здания различные изображения и динамические эффекты. Широкий угол излучения (180°) обеспечивает одинаковую видимость светильника практически с любых точек обзора. Управление отдельным сегментом осуществляется по протоколу SPI, а всей группой устройств – по протоколам ArtNet или DMX. Продуманная схема питания и работы цветных светодиодов гарантирует получение качественного белого тона при смешении цветов. В ассортименте представлены модели с разным количеством сегментов: на 2, 4, 6 и 8 управляемых зон. Светодиодный модуль Плата со светодиодами (SMT-монтаж) разбита на независимые участки. Каждый сегмент включает 6 RGB-светодиодов и соответствует одному пикселю. Плотность пикселей составляет 8 штук на метр. Управление каждым пикселем выполняется по протоколу SPI (контроллер приобретается отдельно). Корпус Корпус цилиндрической формы выполнен из светотехнического поликарбоната, в состав которого введен светорассеивающий компонент (диффузор). Материал устойчив к ультрафиолету и обеспечивает равномерное свечение с хорошим смешением оттенков. Торцевые заглушки изготовлены из материала, пропускающего свет. Благодаря этому при соединении нескольких светильников в линию получается цельный световой контур без разрывов. Система питания и управления В серии «Квантум» используются блоки питания в металлическом корпусе, заполненные компаундом. Степень защиты – IP67, предусмотрена защита от импульсных перенапряжений. В стандартную комплектацию модуля питания и управления входит преобразователь интерфейсов DMX–SPI. Для масштабных проектов применяются преобразователи ArtNet–SPI. Важно: система питания и управления не входит в комплект поставки светильников и заказывается отдельно. Крепление Для фиксации на поверхности используется универсальный кронштейн с поворотным механизмом, позволяющим изменять угол наклона светильника. Специальные коннекторы дают возможность объединять отдельные устройства в непрерывные линии.

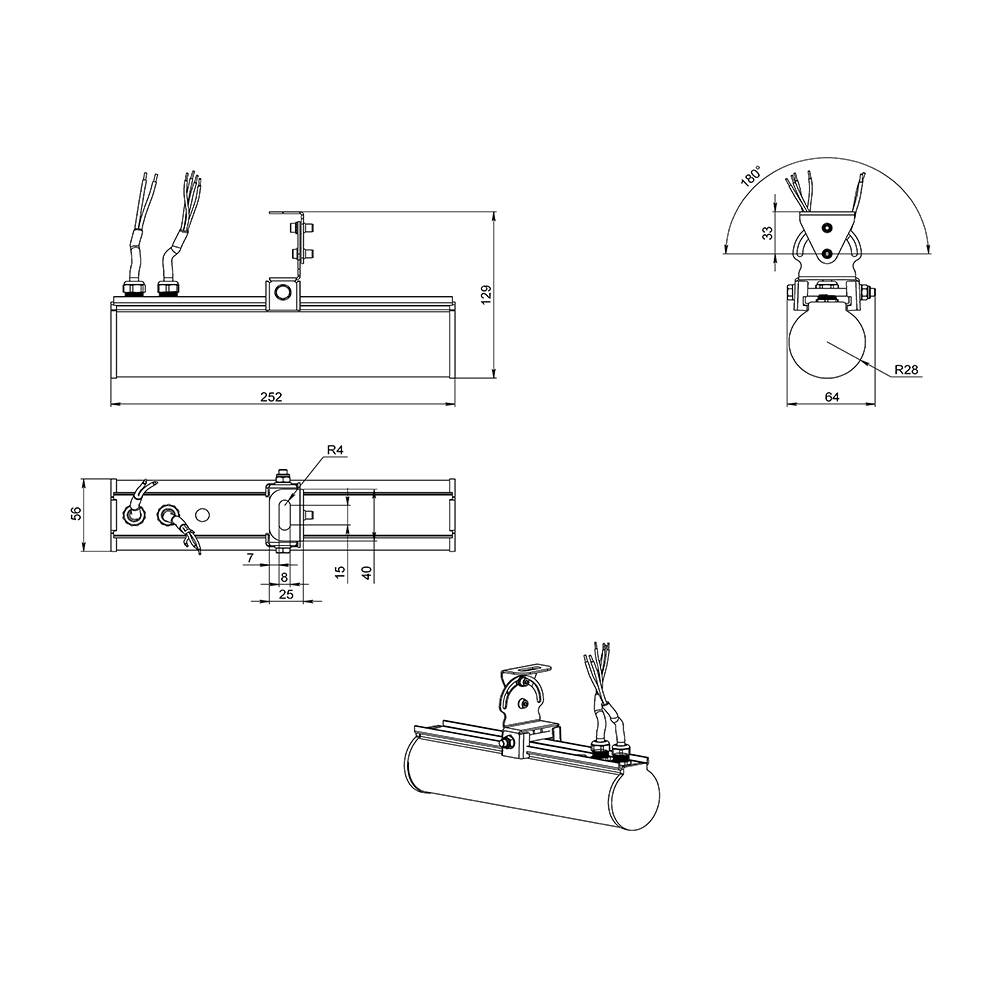

Габаритный чертеж

Документы и файлы

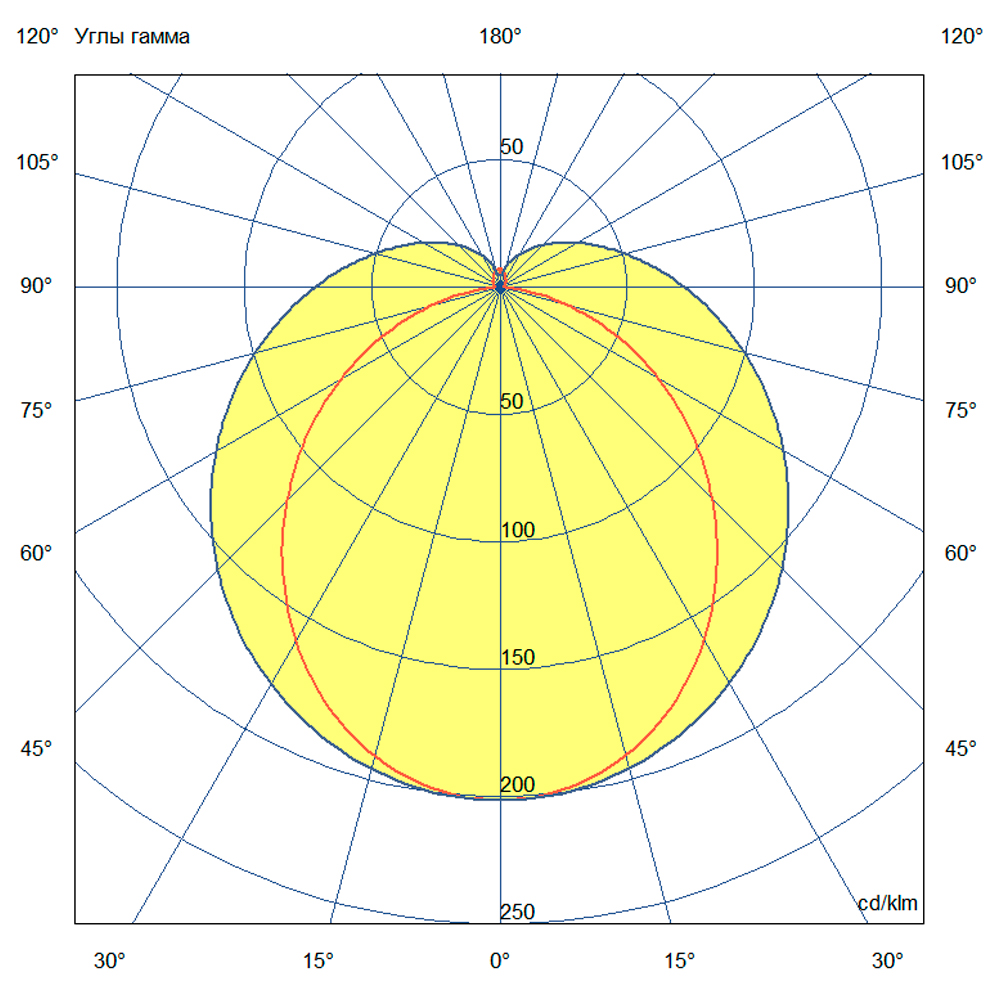

КСС
IES
Даташит

Технические характеристики:

Напряжение питания, В	24
Материал корпуса	УФ-стабилизированный поликарбонат
Световой поток, [лм]	125
Световая отдача, [лм/Вт]	31
Тип кривой силы света	Равномерная
Угол излучения, [°]	180
Мощность, [Вт]	4
Коэффициент мощности (Pf), не менее	0.98
Тип питания	DC
Температура эксплуатации, [°С]	от -40 до +50
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)	IP67
Климатическое исполнение (по ГОСТ 15150-69)	У1
Срок службы светильника, не менее, [лет]	12
Срок службы светодиодов, не менее, [ч]	100 000
Гарантийный срок, [лет]	5
Габаритные размеры, не более, [мм]	252х129х64
Масса, [кг]	0,42
Тип крепления	Поворотный кронштейн
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	III
Объём упаковки, [м³]	0.002
Тип рассеивателя	Опал
Наличие гальванической развязки	есть
Цвет свечения:	RGB
Интерфейс управления:	DMX-SPI
Количество светильников, подключаемых в одну линию, не более, [шт]:	12
Тип установки	Консольный
Производитель светодиодов	Nichia
