ДСП15 Kosmos Светодиодный светильник
Описание серии
- Светильники соответствуют группе условий эксплуатации в части воздействия механических факторов внешней среды - М2 по ГОСТ 17516.1-90.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающим в сетях переменного тока с номинальным напряжением 220 В (диапазон рабочих напряжений 190-260 В), частоты 50 Гц (диапазон 45-55 Гц). Питающая сеть должна соответствовать требования ГОСТ 32144-2013 и быть защищена от возникновения перенапряжений и импульсных токов (грозовых и коммуникационных, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-2005).
- Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013 и требованиям электромагнитной совместимости по ГОСТ IEC 61547-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006 и светильники ДСП15-ХХХ-Х4Х соответствуют ограничению применения опасных веществ в изделиях электротехники и радиоэлектроники ТР ЕАЭС 037/2016.
- Возможно изготовление под заказ световых приборов с цветовой температурой 4000 К.
- Светильники предназначены для эксплуатации в помещениях с содержанием коррозионно-активных агентов для типа атмосферы I и II по ГОСТ 15150-69 п. 3.14.
Технические характеристики
Корпус |
анодированный алюминий |
Уплотнительная прокладка |
силиконовая резина |
Крышки |
листовая сталь, окрашены серого порошковой краской. Крепятся к корпусу с помощью саморезов. |
Установка |
на поверхность |
ПРА | Драйвер |

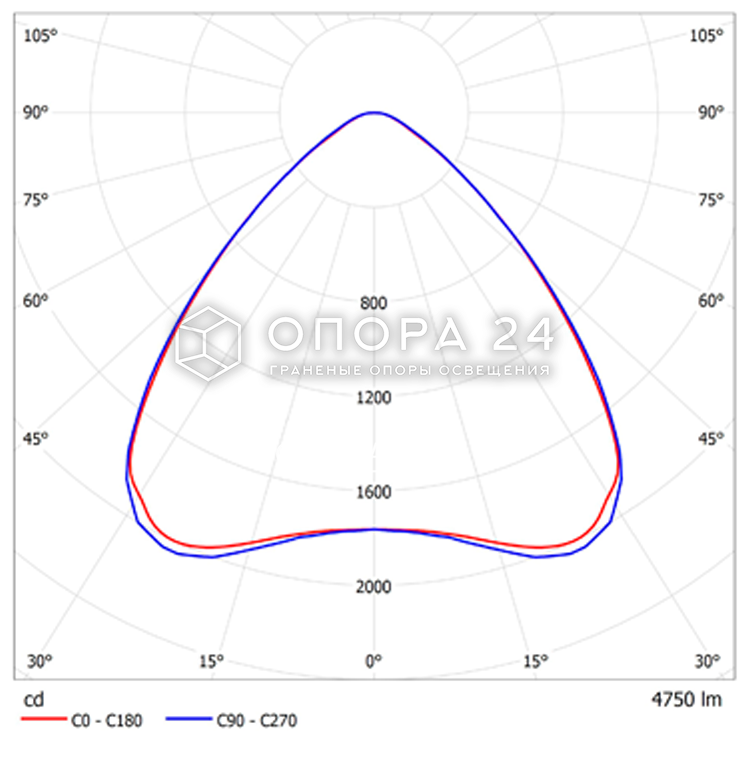

Угол излучения | КСС |
Блок аварийного питания |
Установлен блок аварийного питания. Время работы в аварийном режиме до 1 часа. Время полной зарядки 24 часа. |
Аварийное освещение |
Световой поток в аварийном режиме - 8% |
Расшифровка модификаций
Первая цифра:
0 – КСС «Д» (100°);
1 – КСС «Г» (56°);
2 – КСС «К+Л» (26°+115°);
3 – КСС «К» (12°);
4 – КСС «К» (21°).
Вторая цифра:
0 - базовое исполнение;
1 - RA (драйвер с управлением по протоколу 1-10В);
4 - EM3 (с блоком аварийного питания на 3 часа УХЛ4).
.
41 - EM1 (с блоком аварийного питания на 1 час УХЛ4).
Третья цифра:
1 - базовое исполнение;
2 – HT (t ? +60°С);
3 - темперированное прозрачное стекло (П-IIa).
Расшифровка обозначений
Kosmos - коммерческое название.
RA - драйвер с управлением по протоколу 1-10В.
HT - для температуры окружающего воздуха +60°С.
EM1, EM3 - наличие блока аварийного питания, время работы.
750 - Ra=70-79 и T=5000K.
Технические характеристики:
Область применения | Промышленное |
Источник света | Светодиоды |
Номинальное напряжение | 220 |
Номинальная частота, Гц | 50 |
Класс защиты, IP | IP65 |
Климатическая зона | У1 |
Мощность, Вт | 39-235 |
Индекс цветопередачи, Ra | ≥70 |
Цветовая температура, K | 5000 |
Габаритные размеры | см. чертёж |
Класс защиты от поражения электрически током | I |
Габаритные размеры
Модификации светильника серии ДСП15 Kosmos
Наименование |
Мощность, Вт |
Световой поток, Лм |
Световая отдача, Лм/Вт |
Коэффициент мощности |
Габариты, мм |
---|---|---|---|---|---|
Базовые модели | |||||
ДСП15-40-001 Kosmos 750 | 39 | 5095 | 131 | 0,96 | 238х84х146 |
ДСП15-80-001 Kosmos 750 | 78 | 10092 | 129 | 0,96 | 238х165х146 |
ДСП15-120-001 Kosmos 750 | 117 | 15292 | 131 | 0,96 | 256х230х135 |
ДСП15-160-001 Kosmos 750 | 151 | 19633 | 130 | 0,96 | 331х230х135 |
ДСП15-200-001 Kosmos 750 | 195 | 25350 | 130 | 0,96 | 409х230х135 |
ДСП15-240-001 Kosmos 750 | 235 | 30420 | 130 | 0,96 | 491х230х135 |
ДСП15-40-101 Kosmos 750 | 39 | 5147 | 132 | 0,96 | 238х79х146 |
ДСП15-80-101 Kosmos 750 | 78 | 10293 | 131 | 0,96 | 238х165х146 |
ДСП15-120-101 Kosmos 750 | 117 | 15440 | 121 | 0,96 | 256х230х135 |
ДСП15-160-101 Kosmos 750 | 151 | 19924 | 132 | 0,96 | 331х230х135 |
ДСП15-200-101 Kosmos 750 | 195 | 25733 | 132 | 0,96 | 409х230х135 |
ДСП15-240-101 Kosmos 750 | 235 | 30880 | 131 | 0,96 | 491х230х135 |
ДСП15-40-201 Kosmos 750 | 39 | 5030 | 129 | 0,96 | 238х79х146 |
ДСП15-80-201 Kosmos 750 | 78 | 10060 | 129 | 0,96 | 238х165х146 |
ДСП15-120-201 Kosmos 750 | 117 | 15091 | 120 | 0,96 | 256х230х135 |
ДСП15-160-201 Kosmos 750 | 151 | 19473 | 129 | 0,96 | 331х230х135 |
ДСП15-200-201 Kosmos 750 | 195 | 25150 | 129 | 0,96 | 409х230х135 |
ДСП15-240-201 Kosmos 750 | 235 | 30180 | 128 | 0,96 | 491х230х135 |
ДСП15-40-301 Kosmos 750 | 39 | 5179 | 132 | 0,96 | 238х79х146 |
ДСП15-80-301 Kosmos 750 | 78 | 10359 | 133 | 0,96 | 238х165х146 |
ДСП15-120-301 Kosmos 750 | 117 | 15538 | 133 | 0,96 | 256х230х135 |
ДСП15-160-301 Kosmos 750 | 151 | 20051 | 133 | 0,96 | 331х230х135 |
ДСП15-200-301 Kosmos 750 | 195 | 25897 | 133 | 0,96 | 409х230х135 |
ДСП15-240-301 Kosmos 750 | 235 | 31076 | 132 | 0,96 | 491х230х135 |
ДСП15-40-401 Kosmos 750 | 39 | 5150 | 132 | 0,96 | 238х79х146 |
ДСП15-80-401 Kosmos 750 | 78 | 10300 | 132 | 0,96 | 238х165х146 |
ДСП15-120-401 Kosmos 750 | 117 | 15450 | 132 | 0,96 | 256х230х135 |
ДСП15-160-401 Kosmos 750 | 151 | 19937 | 132 | 0,96 | 331х230х135 |
ДСП15-200-401 Kosmos 750 | 195 | 25750 | 132 | 0,96 | 409х230х135 |
ДСП15-240-401 Kosmos 750 | 235 | 30900 | 131 | 0,96 | 491х230х135 |
ДСП15-80-003 Kosmos 750 | 78 | 8653 | 111 | 0,96 | 230х255х144 |
ДСП15-120-003 Kosmos 750 | 117 | 12980 | 111 | 0,96 | 375х230х156 |
ДСП15-160-003 Kosmos 750 | 156 | 17305 | 111 | 0,96 | 495х230х156 |
ДСП15-80-103 Kosmos 750 | 78 | 8573 | 110 | 0,96 | 230х255х144 |
ДСП15-120-103 Kosmos 750 | 117 | 12859 | 110 | 0,96 | 375х230х156 |
ДСП15-160-103 Kosmos 750 | 156 | 17145 | 110 | 0,96 | 495х230х156 |
ДСП15-80-203 Kosmos 750 | 78 | 8014 | 103 | 0,96 | 230х255х144 |
ДСП15-120-203 Kosmos 750 | 117 | 12021 | 103 | 0,96 | 375х230х156 |
ДСП15-160-203 Kosmos 750 | 156 | 16028 | 103 | 0,96 | 495х230х156 |
ДСП15-80-303 Kosmos 750 | 78 | 8911 | 114 | 0,96 | 230х255х144 |
ДСП15-120-303 Kosmos 750 | 117 | 13334 | 114 | 0,96 | 375х230х156 |
ДСП15-160-303 Kosmos 750 | 156 | 17779 | 114 | 0,96 | 495х230х156 |
ДСП15-80-403 Kosmos 750 | 78 | 8805 | 113 | 0,96 | 230х255х144 |
ДСП15-120-403 Kosmos 750 | 117 | 13198 | 113 | 0,96 | 375х230х156 |
ДСП15-160-403 Kosmos 750 | 156 | 17597 | 113 | 0,96 | 495х230х156 |
С блоком аварийного питания (БАП) | |||||
ДСП15-40-041 Kosmos EM1 750 | 39 | 5095 | 131 | 0,96 | 238хх146 |
ДСП15-80-041 Kosmos EM3 750 | 78 | 10092 | 129 | 0,96 | 238х225х146 |
ДСП15-120-041 Kosmos EM1 750 | 117 | 15292 | 131 | 0,96 | 375х230х135 |
ДСП15-120-041 Kosmos EM3 750 | 117 | 15292 | 131 | 0,96 | 375х230х135 |
ДСП15-160-041 Kosmos EM1 750 | 151 | 19633 | 130 | 0,96 | 495х230х135 |
ДСП15-160-041 Kosmos EM3 750 | 151 | 19633 | 130 | 0,96 | 495х230х135 |
ДСП15-120-141 Kosmos EM1 750 | 117 | 15440 | 121 | 0,96 | 375х230х135 |
ДСП15-160-141 Kosmos EM1 750 | 151 | 19924 | 132 | 0,96 | 495х230х135 |
ДСП15-120-241 Kosmos EM1 750 | 117 | 15091 | 120 | 0,96 | 375х230х135 |
ДСП15-160-241 Kosmos EM1 750 | 151 | 19473 | 129 | 0,96 | 495х230х135 |
ДСП15-120-341 Kosmos EM1 750 | 117 | 15538 | 133 | 0,96 | 375х230х135 |
ДСП15-160-341 Kosmos EM1 750 | 151 | 20051 | 133 | 0,96 | 495х230х135 |
ДСП15-120-441 Kosmos EM1 750 | 117 | 15450 | 132 | 0,96 | 375х230х135 |
ДСП15-160-441 Kosmos EM1 750 | 151 | 19937 | 132 | 0,96 | 495х230х135 |
ДСП15-160-043 Kosmos EM3 750 | 156 | 17305 | 111 | 0,96 | 495х230х140 |
Управляемые | |||||
ДСП15-40-011 Kosmos RA 750 | 39 | 5095 | 131 | 0,96 | 238х84х146 |
ДСП15-80-011 Kosmos RA 750 | 78 | 10092 | 129 | 0,96 | 238х165х146 |
ДСП15-120-011 Kosmos RA 750 | 117 | 15292 | 131 | 0,96 | 256х230х135 |
ДСП15-160-011 Kosmos RA 750 | 151 | 19633 | 130 | 0,96 | 331х230х135 |
ДСП15-200-011 Kosmos RA 750 | 195 | 25350 | 130 | 0,96 | 409х230х135 |
ДСП15-240-011 Kosmos RA 750 | 235 | 30420 | 130 | 0,96 | 491х230х135 |
ДСП15-40-111 Kosmos RA 750 | 39 | 5147 | 132 | 0,96 | 238х79х146 |
ДСП15-80-111 Kosmos RA 750 | 78 | 10293 | 131 | 0,96 | 238х165х146 |
ДСП15-120-111 Kosmos RA 750 | 117 | 15440 | 121 | 0,96 | 256х230х135 |
ДСП15-160-111 Kosmos RA 750 | 151 | 19924 | 132 | 0,96 | 331х230х135 |
ДСП15-200-111 Kosmos RA 750 | 195 | 25733 | 132 | 0,96 | 409х230х135 |
ДСП15-240-111 Kosmos RA 750 | 235 | 30880 | 131 | 0,96 | 491х230х135 |
ДСП15-40-211 Kosmos RA 750 | 39 | 5030 | 129 | 0,96 | 238х79х146 |
ДСП15-80-211 Kosmos RA 750 | 78 | 10060 | 129 | 0,96 | 238х165х146 |
ДСП15-120-211 Kosmos RA 750 | 117 | 15091 | 120 | 0,96 | 256х230х135 |
ДСП15-160-211 Kosmos RA 750 | 151 | 19473 | 129 | 0,96 | 331х230х135 |
ДСП15-200-211 Kosmos RA 750 | 195 | 25150 | 129 | 0,96 | 409х230х135 |
ДСП15-240-211 Kosmos RA 750 | 235 | 30180 | 128 | 0,96 | 491х230х135 |
ДСП15-40-311 Kosmos RA 750 | 39 | 5179 | 132 | 0,96 | 238х79х146 |
ДСП15-80-311 Kosmos RA 750 | 78 | 10359 | 133 | 0,96 | 238х165х146 |
ДСП15-120-311 Kosmos RA 750 | 117 | 15538 | 133 | 0,96 | 256х230х135 |
ДСП15-160-311 Kosmos RA 750 | 151 | 20051 | 33 | 0,96 | 331х230х135 |
ДСП15-200-311 Kosmos RA 750 | 195 | 25897 | 133 | 0,96 | 409х230х135 |
ДСП15-240-311 Kosmos RA 750 | 235 | 31076 | 132 | 0,96 | 491х230х135 |
ДСП15-40-411 Kosmos RA 750 | 39 | 5150 | 132 | 0,96 | 238х79х146 |
ДСП15-80-411 Kosmos RA 750 | 78 | 10300 | 132 | 0,96 | 238х165х146 |
ДСП15-120-411 Kosmos RA 750 | 117 | 15450 | 132 | 0,96 | 256х230х135 |
