ДСП04 Star Светодиодный светильник
Описание серии
- Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-2-1-2011 и требованиям электромагнитной совместимости по ГОСТ IEC 61547-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ТР ЕАЭС 037/2016.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающим в сетях переменного тока с номинальным напряжением 220 В (диапазон рабочих напряжений 180-295 В), частоты 50 Гц (диапазон 45-55 Гц).
Технические характеристики
Корпус |
алюминий, окрашен черной порошковой краской. |
Уплотнительная прокладка |
силиконовая резина. |
Крышки |
листовая сталь, окрашены порошковой краской. Крепятся к корпусу с помощью саморезов |
Установка |
на крюк |
ПРА | Драйвер |

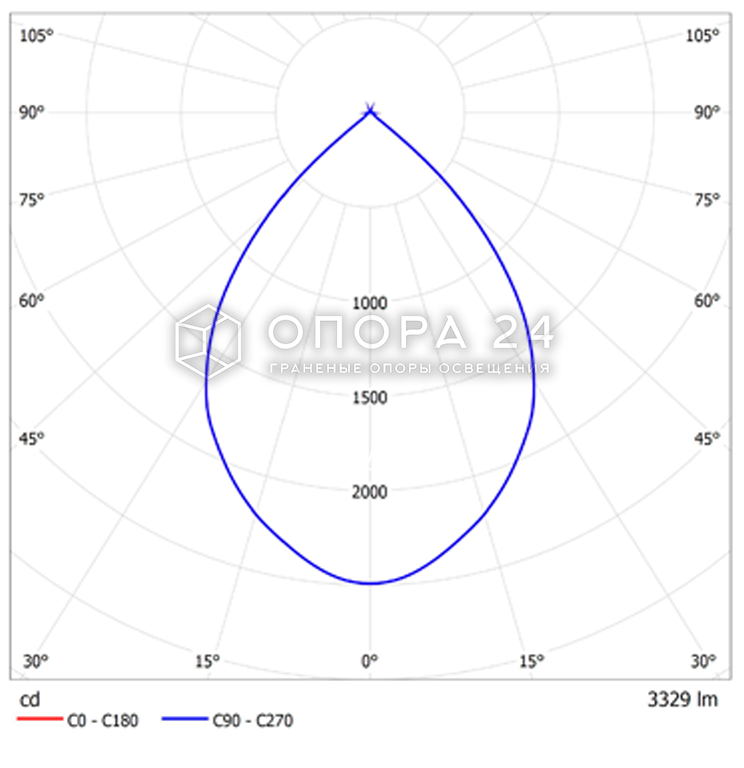

Угол излучения | КСС |
Блок аварийного питания |
Установлен блок аварийного питания. Время работы в аварийном режиме до 3 часов. Время полной зарядки 24 часа. |
Аварийное освещение |
Мощность светильника с БАП в аварийном режиме: 5% |
Расшифровка модификаций
Первая цифра (тип КСС):
0 - базовое исполнение (КСС "Г") (79°);
1 - КСС "Д" (127°);
2 - КСС "К" (68°).
Вторая цифра:
0 - базовое исполнение;
1 - RA (драйвер с управлением по протоколу 1-10В);
4 - EM3 (с блоком аварийного питания на 3 часа УХЛ4).
.
41 - EM1 (с блоком аварийного питания на 1 час УХЛ4).
Третья цифра:
1 - темперированная прозрачная линза.
Расшифровка обозначений
Star - коммерческое название.
Е - вынесенный драйвер.
RA - драйвер с управлением по протоколу 1-10В.
EM1, EM3 - наличие блока аварийного питания, время работы 1 и 3 часа.
850 - Ra=80 и T=5000K.
Технические характеристики:
Область применения | Промышленное |
Источник света | Светодиоды |
Номинальное напряжение | 220 |
Номинальная частота, Гц | 50 |
Класс защиты, IP | IP65 |
Климатическая зона | УХЛ4, У3 |
Мощность, Вт | 29-298 |
Индекс цветопередачи, Ra | ≥80 |
Цветовая температура, K | 5000 |
Световой поток, лм | 3318-34963 |
Габаритные размеры | см. чертёж |
Класс защиты от поражения электрически током | I |
Габаритные размеры
Модификации светильника серии ДСП04 Star
Наименование |
Мощность, Вт |
Световой поток, Лм |
Световая отдача, Лм/Вт |
Коэффициент мощности |
Габариты, мм |
---|---|---|---|---|---|
Базовые модели | |||||
ДСП04-35-001 Star 850 | 29 | 3329 | 114 | 0,98 | 175х175х230 |
ДСП04-50-001 Star 850 | 56 | 7345 | 131 | 0,98 | 150х150х527 |
ДСП04-100-001 Star 850 | 100 | 11656 | 116 | 0,98 | 150х150х547 |
ДСП04-150-001 Star 850 | 148 | 17482 | 118 | 0,98 | 284х150х547 |
ДСП04-200-001 Star 850 | 199 | 23309 | 117 | 0,98 | 284х150х597 |
ДСП04-300-001 Star 850 | 298 | 34963 | 117 | 0,98 | 302х302х597 |
ДСП04-35-101 Star 850 | 29 | 3333 | 114 | 0,98 | 175х175х230 |
ДСП04-50-101 Star 850 | 56 | 7396 | 132 | 0,98 | 150х150х527 |
ДСП04-100-101 Star 850 | 100 | 11539 | 115 | 0,98 | 150х150х547 |
ДСП04-150-101 Star 850 | 148 | 17308 | 117 | 0,98 | 284х150х547 |
ДСП04-200-101 Star 850 | 199 | 23003 | 115 | 0,98 | 284х150х597 |
ДСП04-300-101 Star 850 | 298 | 34616 | 116 | 0,98 | 302х302х597 |
ДСП04-35-201 Star 850 | 29 | 3318 | 114 | 0,98 | 175х175х230 |
ДСП04-50-201 Star 850 | 56 | 7226 | 129 | 0,98 | 150х150х527 |
ДСП04-100-201 Star 850 | 100 | 11617 | 116 | 0,98 | 150х150х547 |
ДСП04-150-201 Star 850 | 148 | 17420 | 117 | 0,98 | 284х150х547 |
ДСП04-200-201 Star 850 | 199 | 23226 | 116 | 0,98 | 284х150х597 |
ДСП04-300-201 Star 850 | 298 | 34840 | 116 | 0,98 | 302х302х597 |
ДСП04-50-001 Star E 850 | 56 | 7345 | 131 | 0,98 | 150х150х170 |
ДСП04-100-001 Star E 850 | 100 | 11656 | 116 | 0,98 | 150х150х205 |
ДСП04-200-001 Star E 850 | 199 | 23309 | 117 | 0,98 | 284х150х205 |
ДСП04-300-001 Star E 850 | 298 | 34963 | 117 | 0,98 | 302х302х205 |
ДСП04-50-101 Star E 850 | 56 | 7396 | 132 | 0,98 | 150х150х170 |
ДСП04-100-101 Star E 850 | 100 | 11539 | 115 | 0,98 | 150х150х205 |
ДСП04-200-101 Star E 850 | 199 | 23003 | 115 | 0,98 | 284х150х205 |
ДСП04-300-101 Star E 850 | 298 | 34616 | 116 | 0,98 | 302х302х205 |
ДСП04-50-201 Star E 850 | 56 | 7226 | 129 | 0,98 | 150х150х170 |
ДСП04-100-201 Star E 850 | 100 | 11617 | 116 | 0,98 | 150х150х205 |
ДСП04-200-201 Star E 850 | 199 | 23226 | 116 | 0,98 | 284х150х205 |
ДСП04-300-201 Star E 850 | 298 | 34840 | 116 | 0,98 | 302х302х205 |
С блоком аварийного питания (БАП) | |||||
ДСП04-50-041 Star EM3 850 | 56 | 7345 | 131 | 0,98 | 150х150х527 |
ДСП04-50-141 Star EM3 850 | 56 | 7396 | 132 | 0,98 | 150х150х527 |
ДСП04-50-241 Star EM3 850 | 56 | 7226 | 129 | 0,98 | 150х150х527 |
ДСП04-100-041 Star EM1 850 | 100 | 11656 | 116 | 0,98 | 150х150х547 |
ДСП04-100-141 Star EM1 850 | 100 | 11539 | 115 | 0,98 | 150х150х547 |
ДСП04-100-241 Star EM1 850 | 100 | 11617 | 116 | 0,98 | 150х150х547 |
Управляемые | |||||
ДСП04-50-011 Star RA 850 | 56 | 7345 | 131 | 0,98 | 150х150х527 |
ДСП04-100-011 Star RA 850 | 100 | 11656 | 116 | 0,98 | 150х150х547 |
ДСП04-150-011 Star RA 850 | 148 | 17482 | 118 | 0,98 | 284х150х547 |
ДСП04-200-011 Star RA 850 | 199 | 23309 | 117 | 0,98 | 284х150х597 |
ДСП04-300-011 Star RA 850 | 298 | 34963 | 117 | 0,98 | 302х302х597 |
ДСП04-50-111 Star RA 850 | 56 | 7396 | 132 | 0,98 | 150х150х527 |
ДСП04-100-111 Star RA 850 | 100 | 11539 | 115 | 0,98 | 150х150х547 |
ДСП04-150-111 Star RA 850 | 148 | 17308 | 117 | 0,98 | 284х150х547 |
ДСП04-200-111 Star RA 850 | 199 | 23003 | 115 | 0,98 | 284х150х597 |
ДСП04-300-111 Star RA 850 | 298 | 34616 | 116 | 0,98 | 302х302х597 |
ДСП04-50-211 Star RA 850 | 56 | 7226 | 129 | 0,98 | 150х150х527 |
ДСП04-100-211 Star RA 850 | 100 | 11617 | 116 | 0,98 | 150х150х547 |
ДСП04-150-211 Star RA 850 | 148 | 17420 | 117 | 0,98 | 284х150х547 |
ДСП04-200-211 Star RA 850 | 199 | 23226 | 116 | 0,98 | 284х150х597 |
ДСП04-300-211 Star RA 850 | 298 | 34840 | 116 | 0,98 | 302х302х597 |
ДСП04-50-011 Star E RA 850 | 56 | 7345 | 131 | 0,98 | 150х150х170 |
ДСП04-100-011 Star E RA 850 | 100 | 11656 | 116 | 0,98 | 150х150х205 |
ДСП04-200-011 Star E RA 850 | 199 | 23309 | 117 | 0,98 | 284х150х205 |
ДСП04-300-011 Star E RA 850 | 298 | 34963 | 117 | 0,98 | 302х302х205 |
ДСП04-50-111 Star E RA 850 | 56 | 7396 | 132 | 0,98 | 150х150х170 |
ДСП04-100-111 Star E RA 850 | 100 | 11539 | 115 | 0,98 | 150х150х205 |
ДСП04-200-111 Star E RA 850 | 199 | 23003 | 115 | 0,98 | 284х150х205 |
ДСП04-300-111 Star E RA 850 | 298 | 34616 | 116 | 0,98 | 302х302х205 |
ДСП04-50-211 Star E RA 850 | 56 | 7226 | 129 | 0,98 | 150х150х170 |
ДСП04-100-211 Star E RA 850 | 100 | 11617 | 116 | 0,98 | 150х150х205 |
ДСП04-200-211 Star E RA 850 | 199 | 23226 | 116 | 0,98 | 284х150х205 |
ДСП04-300-211 Star E RA 850 | 298 | 34840 | 116 | 0,98 | 302х302х205 |
